ПТ3-40В Кузбассрадио

ПТ3-40В — это трёхполюсный тумблер-переключатель производства завода «Кузбассрадио» (г. Белово, СССР/Россия). Он предназначен для коммутации электрических цепей переменного и постоянного тока в промышленных и бытовых устройствах.

Основные характеристики

Максимальное напряжение составляет 380 В, а номинальный ток — до 16 А. Сопротивление контактов не превышает 0,02 Ом (или 20 мОм), сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 1500 В.

Усилие переключения находится в диапазоне 4,9–39,2 Н, максимальная коммутационная мощность — 1900 Вт, степень защиты — IP40.

Конструкция и применение

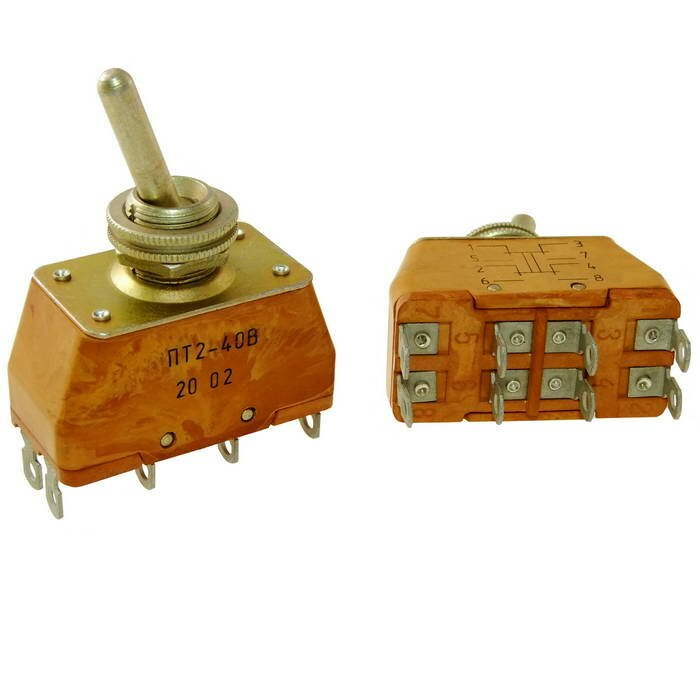

Тумблер имеет фиксацию ручки только в двух крайних положениях (on-on, без среднего), электрическая схема — 3PDT (три полюса, два замыкания). Монтаж осуществляется на панель через отверстие диаметром 14,2 мм, контакты под пайку, корпус из карболита коричневого цвета, металлическая ручка длиной 25 мм.

Работает в диапазоне температур от -60 до +100 °C, всеклиматическое исполнение, ресурс — 15 000 переключений.

Производство

Изготовлен по ТУ УС0.360.054ТУ, контакты из латуни с серебряным покрытием (Ag), выпускался с 1970-х по 2020-е годы. Масса изделия около 64 г, габариты 42×30×70 мм.
