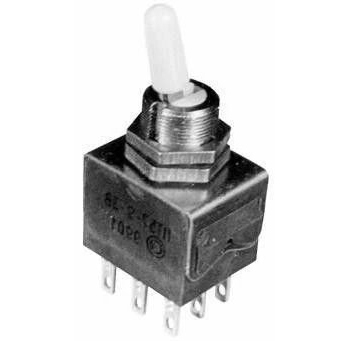

ПТ3-10В НИИРК

ПТ3-10В — это трёхполюсный переключатель тумблерного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Он фиксируется в двух крайних и среднем положениях, что обеспечивает удобство управления в радиоэлектронной аппаратуре общепромышленного и специального назначения.

Технические характеристики

Устройство выдерживает напряжение до 380 В и ток до 16 А, с коммутируемой мощностью до 1900 Вт. Сопротивление контакта не превышает 0,02 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции достигает 1500 В. Диапазон рабочих температур от -60°C до +100°C при повышенной влажности до 98% (при +35°C), усилие переключения составляет 4,9–39,2 Н.

Условное обозначение

Расшифровка: ПТ — переключатель тумблерный, 3 — номер серии (трёхполюсный), 10 — электрический режим коммутации, В — всеклиматическое исполнение. Монтаж осуществляется на панель методом пайки к хвостовикам контактов, ресурс наработки — до 25 000 часов в облегчённом режиме.

Применение

Тумблер используется в цепях сигнализации, питания и управления для надёжного переключения нагрузок в сложных климатических условиях. Производится предприятиями вроде Кузбассрадио, соответствует техническим условиям для военной и промышленной техники.
