ПТ26-2 с Протектором Кузбассрадио

ПТ26-2 с протектором от Кузбассрадио — это четырехполюсный тумблер ручного управления, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Он работает при номинальном напряжении 250 В и номинальном токе 5 А, с максимальной коммутируемой мощностью 400 Вт. Габаритные размеры составляют 39×18×58 мм, вес — около 40–41 г, усилие переключения — от 3,9 до 19,6 Н.

Конструкция и материалы

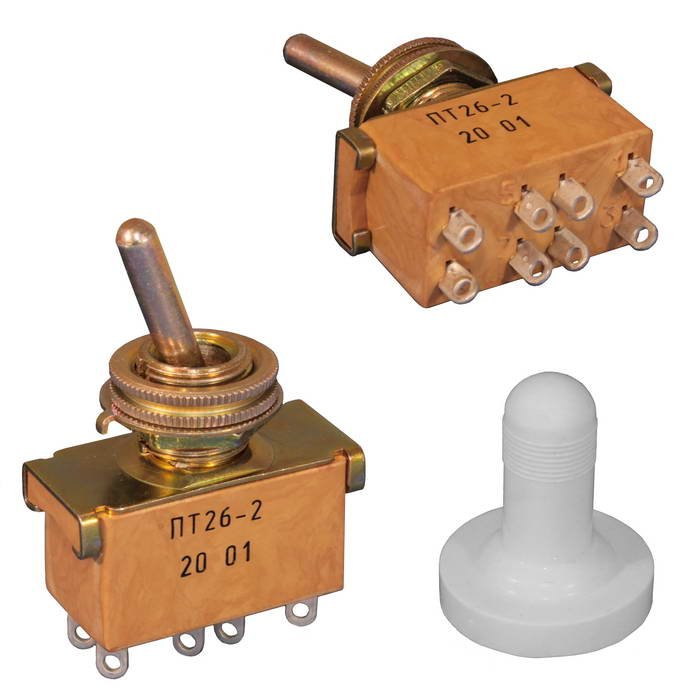

Тумблер имеет фиксацию в двух положениях (on-off), схема контактов 4PDT, монтаж на панель через отверстие диаметром 14,5 мм, контакты под пайку из латуни с серебряным покрытием. Корпус из карболита коричневого цвета, толкатель металлический желтый длиной 28 мм, с белым резиновым протектором для защиты.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +85 °C (климатическое исполнение УХЛ), сопротивление изоляции не менее 100 МОм, электрическая прочность 1100 В, степень защиты IP40. Ресурс — 25 000 переключений, наработка на отказ — не менее 10 000 часов.
