ПТ26-1 Кузбассрадио

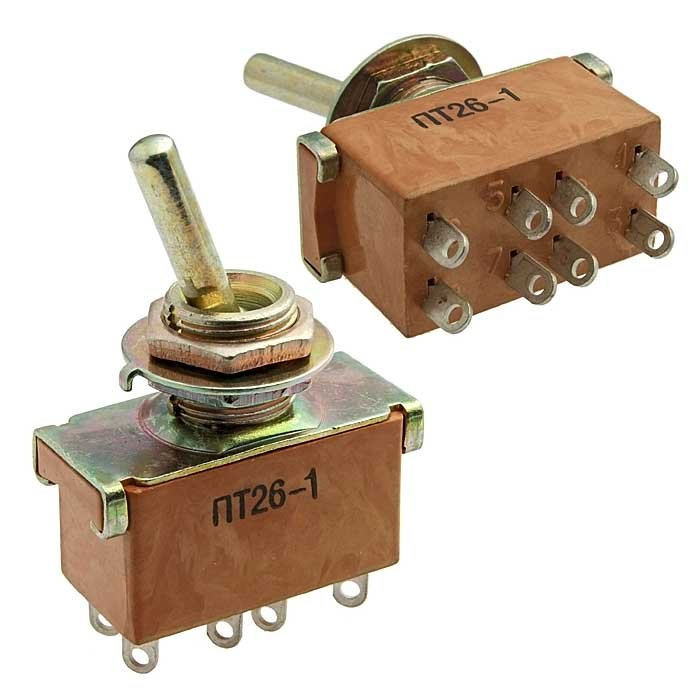

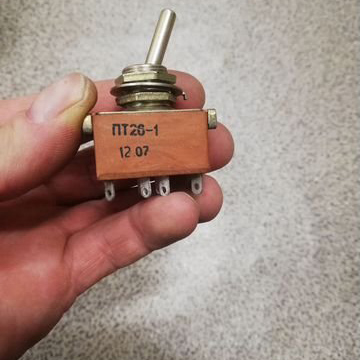

ПТ26‑1 «Кузбассрадио» — это перекидной четырёхполюсный тумблер с двухпозиционной фиксацией ручки, широко применяющийся в радиоэлектронной аппаратуре общепромышленного и специального назначения.

Назначение и схема включения

Тумблер предназначен для коммутации цепей постоянного и переменного тока, рассчитан на напряжение до 250 В и ток до 5 А.
Часто используется в двухполюсном исполнении с четырьмя контактными группами, что позволяет управлять двумя независимыми цепями одновременно (например, on–off / off–on).

Конструкция и защита

ПТ26‑1 выполнен как рычажный переключатель с резиновым протектором, который защищает контактную часть от пыли и механических повреждений.
Корпус и ручка рассчитаны на работу в широком диапазоне температур, типичный рабочий диапазон — примерно от −60 °C до +85 °C, что обеспечивает всеклиматическое применение.

Электрические и коммутационные параметры

Сопротивление контакта обычно не превышает 0,01–0,05 Ом, что обеспечивает низкие потери в коммутируемой цепи.
Электрическая прочность изоляции порядка 1100 В, сопротивление изоляции не менее 100–1000 МОм, усилие переключения лежит в диапазоне примерно 3,9–19,6 Н, что делает управление удобным, но достаточно надёжным механически.

Габариты и монтаж

Габаритные размеры тумблера примерно 39×18×58 мм, что типично для кнопочных и поворотных органов управления на панелях радиоаппаратуры.
Монтаж предусматривает крепление на лицевой панели с фиксацией ручки переключения, обеспечивающей чёткую фиксацию в двух положениях («включено»/«выключено»).
