Назначение и область применения

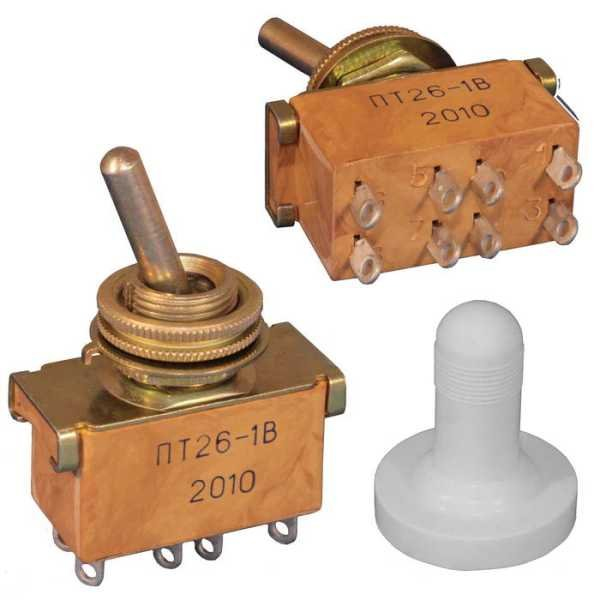

Тумблер ПТ26-2В с протектором производства предприятия «Кузбассрадио» (Белово, Россия) — это четырёхполюсный рычажный переключатель, предназначенный для коммутации электрических цепей в радиоэлектронной аппаратуре и промышленных устройствах. Изделие применяется как отключающий или управляющий коммутатор в цепях постоянного и переменного тока.

Конструкция относится к серии герметизированных тумблеров с защитным протектором. Наличие протектора снижает риск случайного переключения и защищает рычаг от механических воздействий и загрязнений. Тумблер востребован в аппаратуре, работающей в тяжёлых условиях эксплуатации, где требуется надёжная коммутация нескольких цепей одновременно.

Подтверждённые технические особенности

Тумблер выполнен по четырёхполюсной схеме контактов (4PDT) и имеет два положения (включено — выключено) без индикации, с фиксацией рычага в каждом положении. Основные электрические и эксплуатационные параметры приведены ниже.

• Номинальное напряжение — до 250 В постоянного и переменного тока.
• Номинальный ток — 5 А, максимальная коммутируемая мощность — порядка 400 Вт.
• Сопротивление контактов — не более 10 мОм; сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — около 1100 В эффективного значения.
• Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия.
• Допустимая относительная влажность воздуха — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Механический ресурс — порядка 10 000 циклов включения и выключения.
• Усилие переключения — в диапазоне от 3,9 до 19,6 Н.

Конструкция и материалы

Корпус изготовлен из карболита, ручка — металлическая. Конструкция обеспечивает степень защиты около IP40: это защита от контакта с инструментами и крупными частицами, без защиты от пыли и воды. Исполнение «В» соответствует всеклиматическому, то есть изделие рассчитано на весь диапазон климатических условий и может применяться как в умеренных, так и в холодных регионах.

Габариты корпуса составляют примерно от 33 до 39 мм по одной стороне, 18 мм по другой и от 20 до 58 мм по третьей. Монтаж производится на панель через крепёжное отверстие диаметром около 14,5 мм.

Приёмка и комплектация

Товар поставляется в заводской упаковке. Приёмка изделия — «ОТК», что подтверждает прохождение заводского контроля качества. Год выпуска — 2025. Артикул позиции — 21408, категория — тумблеры.

Порядок применения и рекомендации

Установка тумблера выполняется на панель через крепёжное отверстие диаметром около 14,5 мм. При монтаже следует учитывать четырёхполюсную схему коммутации и два фиксированных положения рычага. Благодаря всеклиматическому исполнению изделие подходит для аппаратуры, эксплуатируемой в широком диапазоне температур и при повышенной влажности.

1. Проверьте соответствие параметров цепи: напряжение до 250 В, ток до 5 А, коммутируемая мощность порядка 400 Вт.
2. Подготовьте монтажное отверстие диаметром около 14,5 мм в панели.
3. Закрепите тумблер и подключите цепи согласно четырёхполюсной схеме.
4. Убедитесь в чёткой фиксации рычага в обоих положениях перед вводом в эксплуатацию.

Соблюдение указанных условий ensures корректную работу изделия в течение заявленного механического ресурса — порядка 10 000 циклов переключения. Изделие предназначено для применения в составе готовой аппаратуры и не требует специального обслуживания в процессе эксплуатации.
