Назначение и область применения

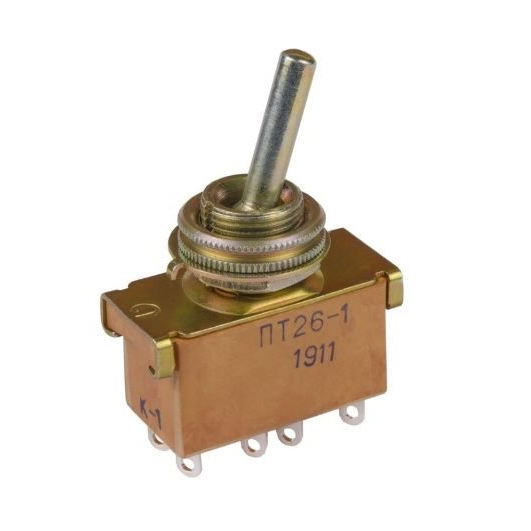

ПТ26-2В с протектором от завода «Кузбассрадио» — это четырёхполюсный тумблер (рычажный переключатель) с резервным протектором, предназначенный для коммутации цепей постоянного и переменного тока в радио- и электронной аппаратуре, промышленной и измерительной технике.

Тумблер используется как орган управления для включения, выключения или переключения цепей питания, сигнализации и управления, в том числе во всеклиматическом исполнении. Изделие ориентировано на ответственные и долгоживущие устройства, где требуется повышенная механическая надёжность и защита от ошибочного переключения.

Конструкция и габариты

Переключатель выполнен четырёхполюсным, с фиксацией положения и двумя положениями коммутации. Корпус изготовлен из карболита, рукоятка металлическая, крепление — на панель. Диаметр установочного отверстия составляет порядка 14,5 миллиметра.

Габаритные размеры находятся в пределах от 33 до 39 миллиметров по длине, около 18 миллиметров по ширине и от 20 до 58 миллиметров по высоте. Точные значения зависят от конкретной модификации и привязки к чертежу по ТУ АГ0.360.219 ТУ.

Электрические характеристики

• Номинальное напряжение — до 250 вольт.
• Номинальный коммутируемый ток — около 5 ампер.
• Максимальная коммутируемая мощность — до 400 ватт.
• Электрическая прочность изоляции — примерно 1100 вольт (эффективное значение).
• Сопротивление контактов — не более 10 миллиом.
• Сопротивление изоляции — не менее 100–1000 мегаом в зависимости от источника.

Механические и эксплуатационные параметры

Усилие переключения находится в диапазоне примерно от 3,9 до 19,6 ньютона, что обеспечивает чёткое «тугое» переключение и удобство работы оператора.

Рабочий диапазон температур составляет около минус 60 — плюс 85 градусов Цельсия, относительная влажность — до 98 процентов при плюс 35 градусах Цельсия. Это соответствует всеклиматическому исполнению и применению в сложных условиях эксплуатации.

Механический ресурс составляет порядка 10 000 циклов переключения, степень защиты — около IP40.

Подтверждённые особенности и приёмка

Товар поставляется в заводской упаковке. Приёмка изделия — «ОТК», год выпуска — 2024. Указанные характеристики подтверждаются данными производителя «Кузбассрадио» и привязкой к ТУ АГ0.360.219 ТУ.

Применение тумблера ПТ26-2В с протектором оправдано в составе аппаратуры, где важны надёжная коммутация нескольких независимых цепей одновременно, устойчивость к широкому диапазону температур и влажности, а также защита от случайного или ошибочного переключения за счёт резервного протектора.
