Назначение тумблера ПТ26-1В

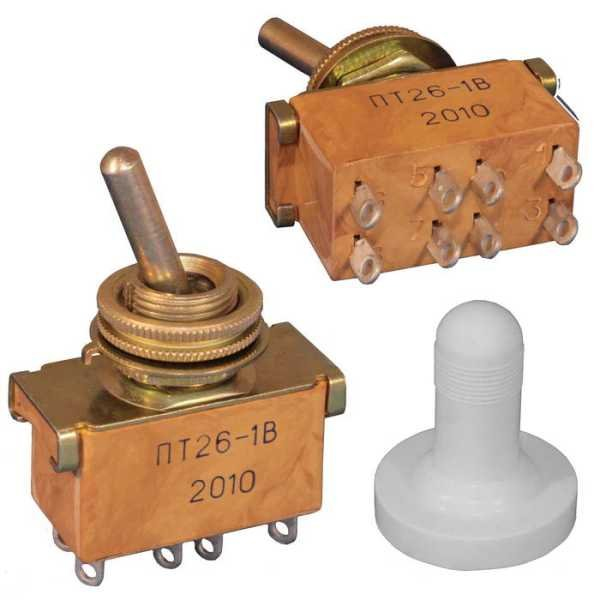

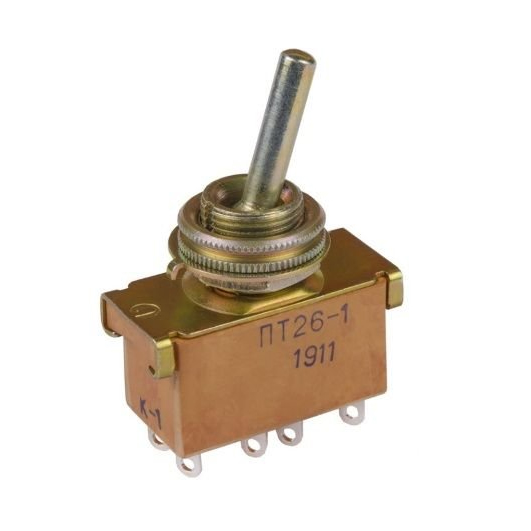

ПТ26-1В с протектором производства АО «Кузбассрадио» — это четырёхполюсный перекидной тумблер ручного управления, предназначенный для коммутации электрических цепей в составе промышленного и специального оборудования. Изделие относится к категории тумблеров и выпускается по техническим условиям ТУ АГ0.360.219. Конструкция рассчитана на двухпозиционную фиксацию ручки, что позволяет оператору однозначно контролировать положение переключения и удерживать заданное состояние цепи без дополнительного воздействия.

В комплект поставки входит резиновый протектор, защищающий механизм от пыли и влаги. Тумблер изготавливается во всеклиматическом исполнении, что расширяет географию его применения и позволяет использовать изделие в умеренном, холодном и тропическом климате. Поставка осуществляется в заводской упаковке, а партия прошла приёмку «ОТК», что подтверждает соответствие заявленным параметрам. Год выпуска — 2024.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные для данной модели. Они определяют электрические и механические возможности тумблера при эксплуатации в составе аппаратуры.

• Тип: перекидной тумблер с двухпозиционной фиксацией ручки.
• Количество контактных групп: 4, то есть изделие является четырёхполюсным.
• Рабочее напряжение: 250 В.
• Рабочий ток: до 5 А.
• Максимальная коммутируемая мощность: 400 Вт.
• Сопротивление контактов: не более 0,01 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 1100 В.
• Усилие переключения: от 3,9 до 19,6 Н.
• Ресурс: 25 000 циклов переключения.
• Степень защиты: IP40.
• Габаритные размеры: 39 на 18 на 58 мм.
• Масса: около 40–41 г.

Сопротивление контактов на уровне 0,01 Ом и высокое сопротивление изоляции свидетельствуют о стабильности коммутации и малых потерях в цепи. Электрическая прочность 1100 В обеспечивает запас по пробою, что важно при работе с сетевыми напряжениями 250 В.

Условия эксплуатации и устойчивость к среде

Тумблер рассчитан на работу в широком диапазоне температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия. Относительная влажность может достигать 98 процентов при температуре плюс 35 градусов Цельсия. Такое сочетание параметров делает изделие пригодным для эксплуатации как в неотапливаемых помещениях и на открытых площадках в холодном климате, так и в условиях повышенной влажности тропического климата.

Степень защиты IP40 означает, что корпус и протектор препятствуют попаданию внутрь твёрдых частиц размером более 1 мм. Резиновый протектор дополнительно закрывает подвижные элементы от пыли и влаги, продлевая срок службы механизма. Монтаж выполняется пайкой, что требует соблюдения температурного режима при установке, чтобы не повредить изоляционные материалы и контактные группы.

Применение и расшифровка обозначения

Тумблер ПТ26-1В подходит для установки в промышленное оборудование, работающее в умеренном, холодном и тропическом климате. Благодаря четырём контактным группам он позволяет коммутировать несколько независимых цепей одним воздействием на ручку, что удобно при управлении силовыми и сигнальными линиями. Наличие приёмки «ОТК» подтверждает, что изделие прошло заводской контроль качества.

Обозначение модели расшифровывается следующим образом:

1. ПТ — тип изделия, перекидной тумблер.
2. 26 — номер разработки.
3. 1 — исполнение.
4. В — всеклиматическое исполнение.

Производитель — АО «Кузбассрадио», город Белово. Изделие соответствует ТУ АГ0.360.219. Артикул товара — 21403. При подборе аналогов и замене следует ориентироваться на совокупность электрических параметров, число полюсов, габариты и способ монтажа, поскольку именно они определяют совместимость с посадочным местом и коммутируемой цепью.
