ПТ26-1В: надёжный тумблер для коммутации цепей постоянного и переменного тока

ПТ26-1В — рычажный перекидной переключатель серии ПТ26, рассчитанный на ручное управление электрическими цепями в радиоэлектронной, измерительной, промышленной и специализированной аппаратуре. Исполнение с индексом «В» обычно связывают с всеклиматическим вариантом, пригодным для работы при значительных перепадах температуры и высокой влажности.

Назначение ПТ26-1В

Тумблер ПТ26-1В применяется там, где требуется надёжно включать, отключать либо переключать несколько независимых цепей одним движением рычага. Устройство имеет фиксируемые положения рукоятки и используется для построения ручных цепей управления, выбора режимов работы, переключения питающих линий, резервных каналов и сигнальных цепей.

Типовое исполнение ПТ26-1В описывается как перекидной многоконтактный тумблер с двумя устойчивыми положениями. В зависимости от конкретной модификации, документации и исполнения контактная схема должна обязательно сверяться по маркировке изделия и техническим условиям: в открытых описаниях встречаются как двухполюсные, так и четырёхполюсные варианты.

Основные характеристики

Для тумблеров серии ПТ26 указываются следующие ключевые электрические и эксплуатационные параметры:

Приведённые показатели относятся к серии и типовым исполнениям ПТ26; окончательные допустимые режимы определяются родом тока и характером нагрузки. Например, при постоянном токе с активной нагрузкой для серии указывается коммутация до 220 В и 5 А, а для переменного тока с активной нагрузкой возможен режим до 250 В и 1,6 А при мощности до 400 В·А. Для индуктивной нагрузки допустимые ток и мощность ниже, поэтому выбор тумблера следует выполнять с запасом по коммутационной способности.

Конструктивные особенности

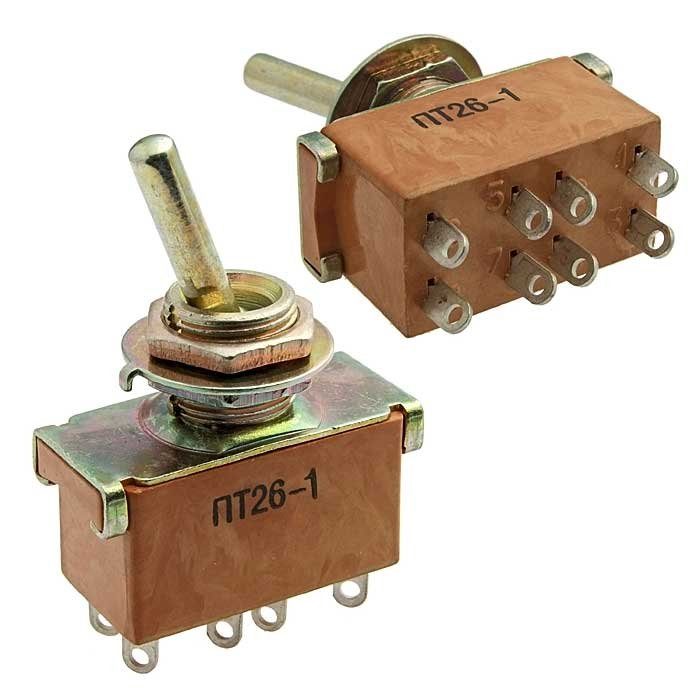

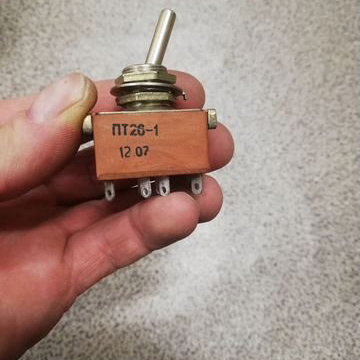

ПТ26-1В предназначен для панельного монтажа. Типовые габариты изделия составляют примерно 39 × 18 × 58 мм, а установочное отверстие для крепления — около 14,5 мм. Корпус традиционно выполняется из изоляционного материала, а металлический рычаг обеспечивает удобное ручное переключение. В ряде исполнений применяется защитный протектор, ограничивающий случайное воздействие на привод и повышающий удобство эксплуатации в аппаратуре.

Сочетание небольших размеров, механической фиксации положений и нескольких коммутируемых контактов делает ПТ26-1В удобным для компактных пультов, стоек, блоков управления и приборных панелей.

Где используется тумблер ПТ26-1В

Перекидной переключатель ПТ26-1В может применяться в следующих задачах:

• Коммутация цепей питания и управления постоянного либо переменного тока.

• Выбор основного или резервного канала.

• Переключение режимов работы оборудования.

• Управление сигнальными, измерительными и вспомогательными цепями.

• Оснащение приборных панелей, шкафов автоматики и радиоэлектронных устройств.

• Применение в оборудовании, рассчитанном на эксплуатацию при температурах от −60 до +85 °C.

Для индуктивных потребителей — катушек реле, контакторов, соленоидов, электромагнитов — необходимо учитывать повышенную дуговую нагрузку на контакты. В таких цепях рекомендуется использовать схемы подавления перенапряжений: диоды для цепей постоянного тока, RC-цепочки или варисторы для переменного тока. Это снижает искрение, электромагнитные помехи и износ контактной системы.

Преимущества ПТ26-1В

Ключевыми достоинствами ПТ26-1В являются:

• Надёжная фиксация рычага в рабочих положениях.

• Коммутация нескольких цепей одним органом управления.

• Работа в широком температурном диапазоне.

• Высокая электрическая прочность и сопротивление изоляции.

• Возможность применения в цепях постоянного и переменного тока.

• Ресурс до 25 000 переключений в предусмотренных режимах.

• Удобство панельного монтажа и обслуживания.

ПТ26-1В остаётся практичным решением для аппаратуры, где важны механическая надёжность, понятная логика ручного управления и стабильная работа контактной группы. Перед установкой следует проверить электрическую схему конкретного экземпляра, число полюсов, распиновку выводов, вариант исполнения и допустимые параметры именно для предполагаемого типа нагрузки.
