Назначение

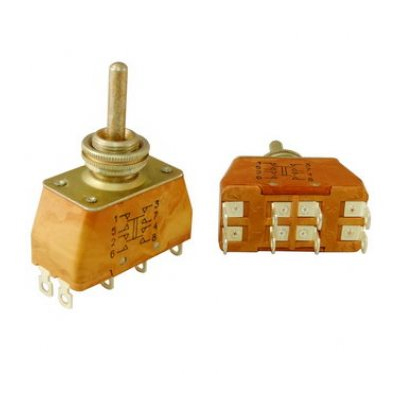

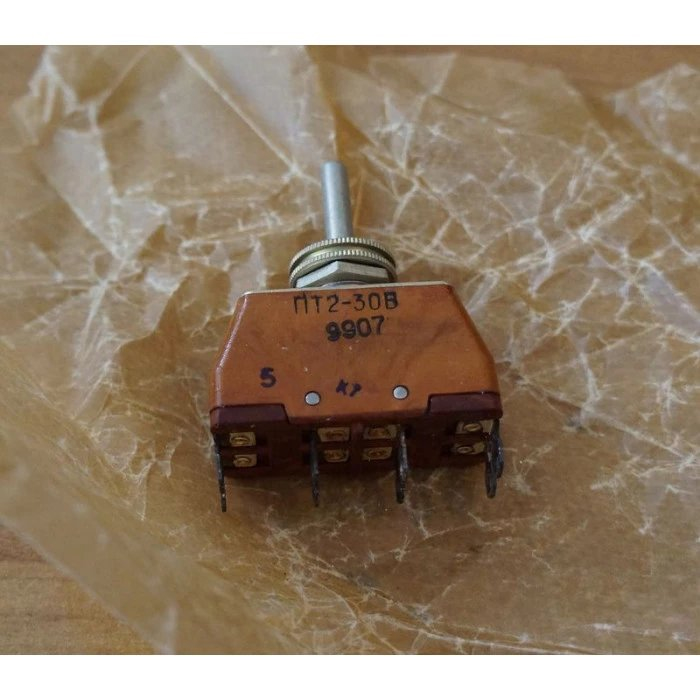

ПТ2-30В производства завода «Кузбассрадио» — это двухполюсный тумблер-переключатель, предназначенный для коммутации электрических цепей во всеклиматическом исполнении. Изделие применяется там, где требуется надёжное ручное переключение двух независимых цепей одновременно, и рассчитано на эксплуатацию в широком диапазоне климатических условий.

Тумблер фиксирует ручку управления только в среднем положении, что обеспечивает надёжную работу в позициях «включено» и «выключено». Такая конструкция исключает самопроизвольный переход ручки в промежуточное положение и упрощает контроль состояния коммутируемой цепи.

Подтверждённые технические характеристики

• Масса устройства — не более 70 г.
• Сопротивление контакта — не более 0,02 Ом.
• Электрическая прочность изоляции — 1500 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Усилие переключения — от 4,9 до 39,2 Н в зависимости от приёмки.
• Рабочий диапазон температур — от минус 60 °C до плюс 100 °C.
• Допустимая влажность при эксплуатации — до 98 %.
• Наработка — до 10 000 часов в стандартных режимах и до 25 000 часов в облегчённых.
• Гарантийный срок хранения — до 15 лет.

Перечисленные параметры определяют область применения изделия: оно подходит для цепей, где важны стабильно низкое переходное сопротивление контактов и высокая электрическая прочность изоляции, а также для оборудования, работающего при значительных перепадах температуры и повышенной влажности.

Конструкция и условия эксплуатации

Тумблер подходит для внутреннего монтажа. Конструкция допускает комплектование протектором, который защищает ручку управления и корпусную часть от механических воздействий и загрязнений. Двухполюсное исполнение позволяет коммутировать сразу две линии, что сокращает число отдельных элементов в схеме и упрощает монтаж.

Всеклиматическое исполнение означает, что изделие сохраняет работоспособность как при низких температурах до минус 60 °C, так и при нагреве до плюс 100 °C, включая условия с влажностью до 98 %. Это делает его пригодным для аппаратуры, эксплуатируемой в неотапливаемых помещениях, на открытых площадках и в подвижных объектах.

Производство, приёмка и применение

Изделие производится заводом «Кузбассрадио» в городе Белово (Кемеровская область) и соответствует техническим условиям АГО.360.202 ТУ. Поставка осуществляется в заводской упаковке.

Для данной позиции указана приёмка «ОТК» — то есть тумблер прошёл контроль службы технического контроля предприятия-изготовителя. Именно от вида приёмки, как указано в характеристиках, зависит нормируемое усилие переключения в пределах от 4,9 до 39,2 Н.

Основные сферы применения:

1. Коммутация электрических цепей в составе промышленной и специальной аппаратуры.
2. Ручное включение и выключение двух независимых линий в схемах управления.
3. Эксплуатация в оборудования с повышенными требованиями к климатической стойкости.
4. Монтаж внутри корпусов приборов, щитов и блоков, в том числе с установкой протектора.

Краткие сведения

Артикул: 21378. Категория: тумблеры. Производитель: Кузбассрадио. Приёмка: «ОТК». Год: 2026. Комплектация — заводская упаковка.
