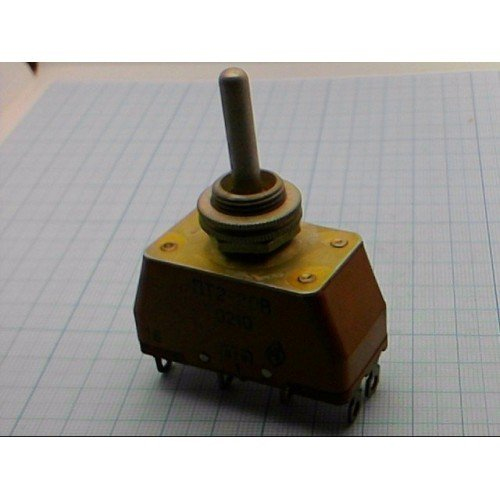

ПТ2-20В НИИРК

ПТ2‑20В — это тумблерный переключатель мгновенного действия, разработанный по нормативно‑технической документации НИИРК (енир, маркировка «ПТ2» означает «переключатель тумблерный», цифры «20» указывают на электрический режим, суффикс «В» — всеклиматическое исполнение). Изделие рассчитано на ручное управление и используется для коммутации цепей постоянного и переменного тока в радиоэлектронной, контрольно‑измерительной и другой аппаратной среде.

Назначение и основные параметры

ПТ2‑20В предназначен для коммутации цепей сигнализации, питания и управления с напряжением от примерно10−4В до 250 В и токами от10−6А до порядка 16 А, при максимальной коммутируемой мощности около 1900 Вт. Переключатель рассчитан на относительно широкие температурные пределы: примерно от −60 °C до +100 °C, что позволяет использовать его в условиях перепадов температур и повышенной влажности.

Конструкция и режимы фиксации

Тумблеры серии ПТ2 выполняются с рычажным механизмом мгновенного действия и фиксацией рычага в заданных положениях. Для ПТ2‑20В типично исполнение с фиксацией ручки в одном крайнем и среднем положениях, в отличие от других модификаций (например, ПТ2‑10В с фиксацией в двух крайних и среднем положениях). Контакты переключателя имеют низкое сопротивление, обычно не более 0,02 Ом, что важно при коммутации малых токов и сигнальных цепей.

Электрическая изоляция и механические свойства

Сопротивление изоляции между цепями и между цепями и корпусом для ПТ2‑20В, как правило, не менее 100–1000 МОм, в зависимости от конкретной технической документации и методики испытаний. Электрическая прочность изоляции составляет порядка 1500 В эффективного значения (для переменного тока), что обеспечивает достаточный запас по изоляции при работе в сетях до 250 В.

Усилие переключения рычага обычно лежит в диапазоне примерно 4,9–39,2 Н (для «приемки 1») или 5,88–34,34 Н (для «приемки 5»), что делает работу с тумблером достаточно удобной, но требует заметного усилия при переключении. Масса изделия, как правило, не превышает около 70 г, что характерно для небольших тумблерных переключателей всеклиматического исполнения.
