Назначение тумблера ПТ2-10В

ПТ2-10В — отечественный тумблер-переключатель производства Кузбассрадио (АО, город Белово, Россия). Изделие относится к серии ПТ2 и предназначено для коммутации силовых электрических цепей в аппаратуре общего назначения и радиоэлектронной технике. Тумблер выпускается по стандарту ТУ АГ0.360.202ТУ и применяется в промышленных и военных изделиях, где требуется надёжный механический переключатель с высокими экологическими характеристиками.

Данная позиция поставляется с приёмкой «ОТК», год выпуска — 2025. Артикул — 21375. Категория — тумблеры.

Основные электрические параметры

• Режим работы: двухполюсный тумблер с трёхпозиционной схемой DP3T (on–off–on), с фиксацией в крайних положениях.
• Номинальный ток — порядка 16 А.
• Номинальное напряжение — до 380 В переменного или постоянного тока.
• Максимальная коммутируемая мощность — около 450 Вт.
• Материал контактов — латунь с серебряным покрытием.
• Сопротивление контакта — не более 20 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — порядка 1500 В.

Конструкция и монтаж

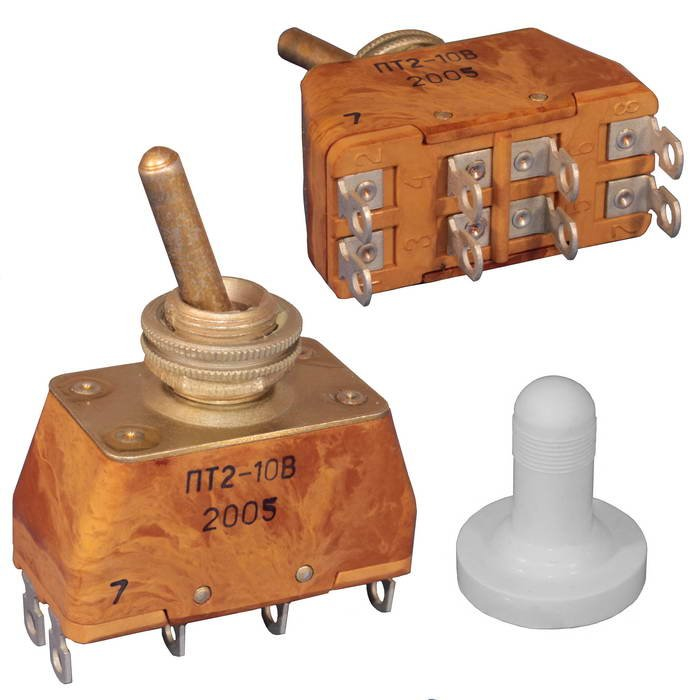

Корпус тумблера выполнен из карболита (фенопласта) коричневого цвета. Металлический толкатель имеет длину около 25 мм. Вариант поставки может иметь или не иметь протектор-крышку — белую защитную шторку.

Механический монтаж производится на панель с крепёжным отверстием диаметром около 14,2–14,5 мм. Тумблер допускает монтаж в любых рабочих положениях. Электрический монтаж выполняется пайкой: выводы рассчитаны под пайку. Установочные размеры составляют порядка 48 на 24 на 70 мм (длина, ширина, высота по корпусу).

Эксплуатационные условия и надёжность

Климатическое исполнение — В, всеклиматическое. Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия. Допустимая относительная влажность — до 98 процентов при 35 градусах Цельсия.

Степень защиты по корпусу соответствует ориентировочно IP40: защита от проникновения твёрдых тел и частичная защита от контакта, без защиты от воды. Гарантированный ресурс — порядка 15 000 циклов переключения. Минимальная наработка — не менее 10 000 часов при нормальных условиях.

Применение

Благодаря двухполюсной трёхпозиционной схеме с фиксацией в крайних положениях, высокому номинальному току и широкому температурному диапазону, ПТ2-10В подходит для коммутации силовых цепей в аппаратуре общего назначения и радиоэлектронной технике. Изделие востребовано в промышленных и военных изделиях, где важны надёжность механического переключателя и стойкость к климатическим воздействиям.

Комплектация и особенности поставки

1. Тумблер ПТ2-10В — 1 шт.
2. Заводская упаковка.
3. Приёмка: «ОТК».
4. Год выпуска: 2025.

Изделие производится в России, город Белово, предприятием Кузбассрадио (АО). Тумблер соответствует ТУ АГ0.360.202ТУ и относится к серии ПТ2.
