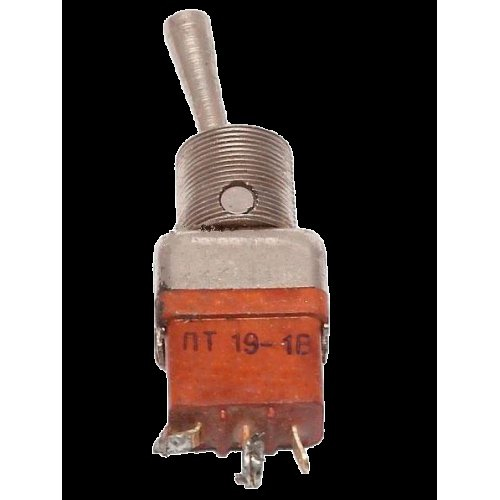

ПТ19-2В 2009г «5»

Цена:

650 ₽

В наличии: 7 шт.

Технические характеристики

ПТ19-2В

ПТ19‑2В — это российский миниатюрный тумблер (переключатель) рычажного типа, предназначенный для коммутации цепей сигнализации, питания и управления в радиоэлектронной аппаратуре.

ПТ19‑2В относится к серии мини‑тумблеров общего применения, рассчитанных на коммутацию цепей постоянного и переменного тока в аппаратуре класса Б (промышленного и бытового назначения). Переключатель однополюсный, двухпозиционный, с фиксацией положения рычага (обычно выполняется в варианте «on–on» или «on–off–on» в зависимости от модификации).

Корпус — пластмассовый, миниатюрный, с низкопрофильным рычагом, что позволяет использовать тумблер в ограниченных по месту платах. Выводы контактов выполнены в виде хвостовиков для пайки в отверстия печатной платы или в проушину, без дополнительного корпуса‑протектора. Климатическое исполнение — В, т.е. рассчитан для эксплуатации в диапазоне умеренных температур и влажности.

По типовым описаниям для серии ПТ19‑2В:

номинальное напряжение до 250 В переменного или постоянного тока;
номинальный ток порядка 1…2 А;
максимальная коммутируемая мощность — до нескольких сотен ватт (порядка 200 Вт);
электрическая прочность изоляции — около 750 В;
сопротивление контактов — не более нескольких десятков милливольт (единиц десятых Ом).

Рабочий диапазон температур для вариантов с приемкой «СКК» обычно указан от −45 °C до +85 °C, что делает тумблер пригодным для использования в аппаратуре, работающей как в условиях холодного, так и в тепло‑влажном климате. Масса изделия минимальна — порядка нескольких десятков граммов, что важно для микроминиатюризованной аппаратуры.

Описание

ПТ19-2В

ПТ19-2В: миниатюрный тумблер для надёжной коммутации цепей

ПТ19-2В — однополюсный миниатюрный тумблер ручного управления, предназначенный для переключения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие относится к серии ПТ19 и применяется там, где важны компактность, фиксированные положения и устойчивость к эксплуатационным воздействиям.

Назначение ПТ19-2В

Тумблер ПТ19-2В используют в аппаратуре специального и общепромышленного назначения: измерительных приборах, блоках питания, системах управления, лабораторных устройствах, промышленной электронике и других решениях с ручным управлением электрическими цепями. Переключатель рассчитан на панельный монтаж, а подключение проводников обычно выполняют пайкой.

Модель имеет перекидную контактную схему SPDT: один общий контакт переключается между двумя другими. Это позволяет выбирать один из двух режимов работы устройства либо направлять сигнал по одной из двух цепей.

Конструкция и особенности

ПТ19-2В представляет собой тумблер с двумя фиксированными положениями типа ON–ON. В конструкции предусмотрены металлический рычаг, корпус из карболита и серебряное покрытие контактных выводов. Устройство не оснащается защитным протектором и световой индикацией.

Ключевая особенность исполнения «В» — всеклиматическое применение. Такой вариант рассчитан на эксплуатацию в условиях изменения температуры и подходит для оборудования, к которому предъявляют повышенные требования по устойчивости к внешней среде.

Основные характеристики

Параметр	Значение
Тип	Однополюсный перекидной тумблер
Количество положений	2 фиксированных положения
Контактная схема	SPDT
Номинальный ток	До 2 А
Номинальное напряжение	До 250 В
Максимальная коммутируемая мощность	До 200 Вт
Сопротивление контактов	Не более 50 мОм
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	750 В
Рабочая температура	От −45 до +85 °C; для отдельных категорий исполнения — от −60 до +85 °C
Ресурс	До 20 000 циклов
Степень защиты	IP40
Монтаж	На панель
Установочное отверстие	Диаметр 10,1 мм

Указанные параметры приводятся в справочных описаниях изделия; при проектировании оборудования необходимо сверять требования с документацией на конкретную партию и категорией приёмки.

Преимущества применения

Компактные габариты позволяют использовать ПТ19-2В в ограниченном монтажном пространстве.
Два устойчивых положения обеспечивают понятное и надёжное ручное переключение.
Перекидная схема контактов подходит для выбора режима, линии сигнала или направления питания.
Панельное крепление упрощает размещение тумблера на лицевых панелях приборов и корпусов.
Всеклиматическое исполнение расширяет сферу применения в оборудовании, работающем при перепадах температур.
Высокое сопротивление изоляции и электрическая прочность способствуют безопасной работе в пределах заявленных электрических режимов.

Пример использования

Например, ПТ19-2В может применяться в измерительном приборе для выбора одного из двух входных каналов. В первом фиксированном положении общий контакт соединяется с каналом A, во втором — с каналом B. Благодаря этому оператор переключает режим одним движением рычага, а выбранное состояние остаётся зафиксированным без необходимости удерживать тумблер.

ПТ19-2В остаётся практичным решением для ручной коммутации в радиоэлектронных и промышленных устройствах, где необходимы простая конструкция, фиксированное переключение и стабильная работа в установленном диапазоне электрических и климатических условий.
