П2Т-17 Смоленск

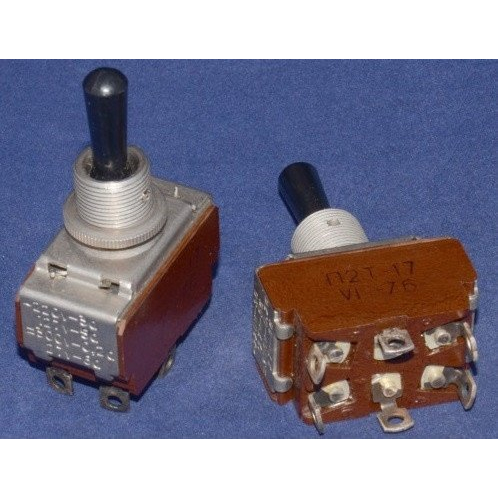

П2Т-17 — это двухполюсный тумблерный переключатель, выпускаемый производителем СЗР в Смоленске. Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Технические характеристики

Коммутационная способность П2Т-17 включает ток от 0,1 А до 6 А, напряжение от 0,1 В до 300 В и мощность до 660 В·А.
Сопротивление контакта не превышает 0,01–0,15 Ом в зависимости от категории качества, а сопротивление изоляции — не менее 1000 МОм.
Диапазон рабочих температур — от -60°C до +85°C, усилие переключения — от 2,5 до 30 Н, электрическая прочность изоляции — 1100 Вэфф.

Назначение и исполнение

Тумблер применяется в аппаратуре с климатическим исполнением В и УХЛ, имеет фиксацию ручки в одном положении и предназначен для объемного монтажа.
Количество коммутационных циклов достигает 5000, масса изделия — около 38 г.
Смоленский завод радиодеталей (СЗР) производит его в различных конструктивных исполнениях (до 24 вариантов).
