Назначение и область применения

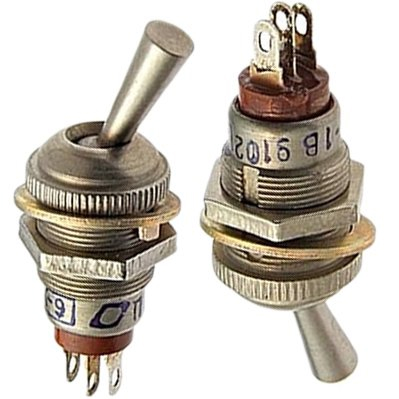

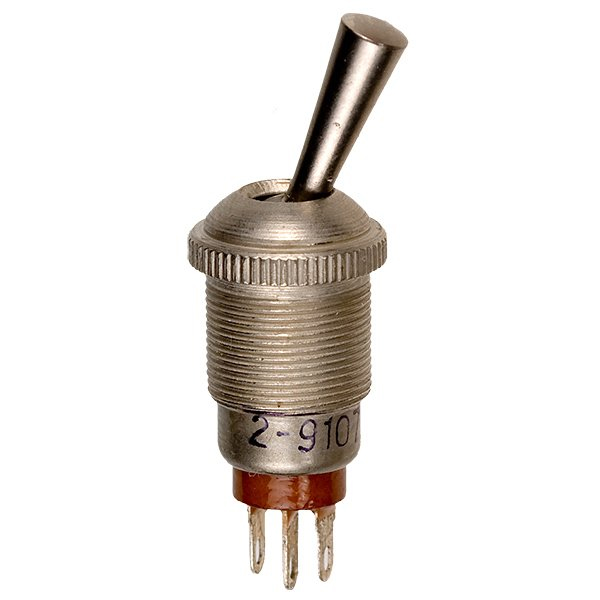

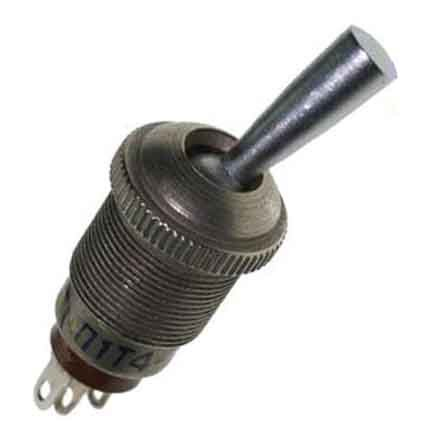

Тумблер П1Т4-2ПВ (5) производства ОАО «Смоленский завод радиодеталей» представляет собой однополюсный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие разработано для эксплуатации в составе электро- и радиоаппаратуры военного, двойного и гражданского назначения, где требуется надёжное ручное управление подачей питания или переключением режимов работы.

Переключатель реализует алгоритм работы ON-OFF с двухпозиционной фиксацией ручки, что обеспечивает чёткое удержание выбранного положения без самопроизвольного переключения. Конструкция рассчитана на объёмный монтаж и выполнена во всеклиматическом исполнении «В», допускающем применение изделия в широком диапазоне внешних воздействующих факторов.

Подтверждённые технические особенности

Тумблер П1Т4-2ПВ (5) характеризуется следующими электрическими и механическими параметрами, подтверждёнными производителем:

• Коммутационная способность: ток от 0,1 мА до 1 А, напряжение от 0,1 В до 250 В, мощность не более 250 ВА.
• Сопротивление контакта: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 750 В эффективного значения.
• Усилие переключения: от 1 до 7 Н (от 0,1 до 0,7 кгс).
• Количество циклов переключения: до 25 000.
• Диапазон рабочих температур для категории «ВП» (приёмка 5): от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
• Срок сохраняемости: 20 лет.

Габаритные размеры изделия составляют 40×15×15 мм, масса — не более 10–11 г. Компактные размеры позволяют размещать тумблер в плотных монтажных схемах без ущерба для удобства управления.

Применение и особенности монтажа

Тумблер П1Т4-2ПВ (5) находит применение в устройствах, где требуется надёжная ручная коммутация электрических цепей: измерительной аппаратуре, блоках питания, пультах управления, промышленной электронике и специализированном оборудовании. Изделие подходит для объёмного монтажа, что делает его удобным для установки на печатные платы и в корпуса приборов.

Благодаря расширенному температурному диапазону и высокой электрической прочности изоляции переключатель сохраняет работоспособность в условиях значительных перепадов температур и повышенной влажности. Длительный срок сохраняемости — 20 лет — позволяет использовать тумблер в составе изделий с продолжительным жизненным циклом, включая аппаратуру, находящуюся на длительном хранении.

Производитель поставляет тумблер в заводской упаковке. Срок поставки составляет 2–4 недели. Приёмка «5» (категория качества «ВП») подтверждает соответствие изделия требованиям, предъявляемым к компонентам для аппаратуры ответственного назначения.
