П1Т4-2ПВ 2024г «5» Смоленск

Цена:

800 ₽

В наличии: 3 шт.

Заводская упаковка

Производитель: Смоленск

Технические характеристики

П1Т4-2ПВ Смоленск

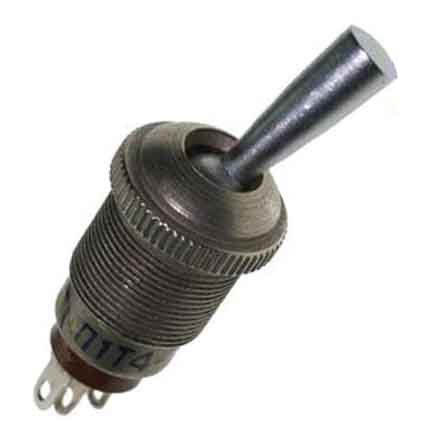

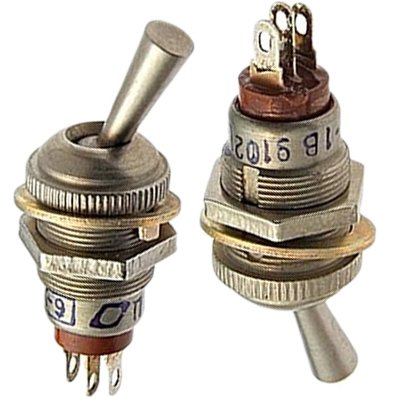

П1Т4‑2ПВ — это отечественный перекидной тумблер (переключатель) всеклиматического исполнения, производимый преимущественно на Смоленском заводе радиодеталей (Смоленск). Он относится к типу П1Т4 и используется для коммутации электрических цепей в радиоэлектронной, измерительной и промышленной аппаратуре.

Основное назначение

Тумблер предназначен для включения/выключения или переключения цепей постоянного и переменного тока, например, низковольтных цепей управления, сигнализации и питания. Обычно применяется на панелях приборов и оборудования, где требуется надёжный механический переключатель с фиксацией положения.

Электрические параметры

Рабочий диапазон напряжений — от единиц вольт до 250 В переменного или постоянного тока.
Допустимый ток — до 1 А (для типономинала 2), при активной нагрузке и соответствующей коммутируемой мощности.
Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и устойчивую работу в сигнальных и управляющих цепях.

Конструктивные особенности

Исполнение В — всеклиматическое, рассчитано на работу в широком диапазоне температур и при повышенной влажности; типичный диапазон — примерно от −45 °C до +55 °C (для категории качества СКК) и до −60 °C…+85 °C для ВП.
Наличие «П» в маркировке (П1Т4‑2ПВ) означает, что изделие выполнено с протектором (защитным кожухом над ручкой), что улучшает механическую защиту и защищает от случайного переключения.
Монтаж — через отверстие на панели с фиксацией гайкой, выводы под пайку; тип механизма — рычажный, с двухпозиционной фиксацией ручки.

Эксплуатационные характеристики

Электрическая прочность изоляции — порядка 750 В эффективного значения, сопротивление изоляции — не менее 1000 МОм.
Усилие переключения — от 1 до 7 Н, что обеспечивает чёткую фиксацию, но при этом достаточно плавное управление вручную.
Масса одного тумблера — около 10–11 г, что делает его компактным и лёгким для установки на панелях.

Описание

П1Т4-2ПВ

П1Т4-2ПВ: надежное решение для коммутации электрических цепей

Тумблер П1Т4-2ПВ — компактный однополюсный переключатель ручного управления, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной и промышленной аппаратуре. Устройство сочетает небольшие габариты, механическую прочность и стабильные электрические параметры, поэтому применяется при создании и обслуживании оборудования, где необходима надежная фиксация выбранного положения.

Назначение П1Т4-2ПВ

П1Т4-2ПВ относится к серии тумблеров П1Т4, используемых для ручного включения, отключения и переключения электрических цепей. Исполнение ПВ обычно связывают со всеклиматическим вариантом, рассчитанным на эксплуатацию в условиях перепадов температуры и высокой влажности.

Такие тумблеры находят применение в:

радиоэлектронной аппаратуре;
контрольно-измерительных приборах;
системах автоматики и управления;
промышленном оборудовании;
лабораторных стендах;
средствах связи;
ремонтных и модернизируемых электронных устройствах.

Однополюсная конструкция делает П1Т4-2ПВ удобным для управления отдельной линией питания, сигнальной цепью или функциональным узлом оборудования. Переключение осуществляется вручную и сопровождается четкой фиксацией рабочего положения.

Основные характеристики

Серия П1Т4 рассчитана на коммутацию постоянного напряжения до 36 В и переменного напряжения до 250 В при токе до 1 А, однако допустимый режим следует обязательно сверять с технической документацией конкретного исполнения и характером нагрузки. Для активной и индуктивной нагрузок допустимые параметры и ресурс могут отличаться.

Параметр	Значение
Тип изделия	Однополюсный тумблер
Назначение	Коммутация цепей постоянного и переменного тока
Коммутируемое постоянное напряжение	От 0,1 до 36 В
Коммутируемое переменное напряжение	От 0,1 до 250 В
Максимальный ток	До 1 А
Сопротивление контакта	Не более 0,05 Ом
Сопротивление изоляции	Не менее 1000 МОм
Электрическая прочность изоляции	750 В
Усилие переключения	От 1 до 7 Н
Рабочая температура	Ориентировочно от −45 °C до +85 °C, в зависимости от исполнения
Масса	Около 7,5–11 г

Указанные показатели характеризуют П1Т4-2ПВ как малогабаритное коммутационное изделие для аппаратуры, где важны электрическая изоляция, надежность контактов и устойчивость к условиям эксплуатации.

Преимущества конструкции

Ключевое преимущество П1Т4-2ПВ — сочетание компактности и ресурса. Контактная система рассчитана на многократные циклы работы, а низкое переходное сопротивление способствует стабильной передаче электрического сигнала и снижению потерь в цепи.

Практические особенности тумблера:

Четкая фиксация положений предотвращает случайное изменение режима работы.
Компактный корпус упрощает размещение на панели приборов и в ограниченном внутреннем пространстве.
Высокое сопротивление изоляции помогает разделять электрические цепи и уменьшать риск утечек.
Электрическая прочность изоляции 750 В повышает устойчивость изделия к кратковременным перенапряжениям.
Конструкция подходит для применения в оборудовании, работающем при повышенной влажности: для серии указывается возможность эксплуатации при относительной влажности до 98% при +35 °C.
Небольшая масса важна для переносных устройств, приборных панелей и компактных модулей.

Что учитывать при применении

При выборе и установке П1Т4-2ПВ необходимо учитывать не только напряжение и ток, но и тип подключаемой нагрузки. Индуктивные цепи — например, реле, электромагниты и катушки — при размыкании способны создавать броски напряжения, поэтому для них следует использовать защитные схемы: диоды, RC-цепочки, варисторы или другие средства подавления помех, соответствующие конкретной схеме.

Также рекомендуется:

Проверить схему контактов и назначение выводов перед монтажом.
Подбирать сечение проводников с учетом реального тока нагрузки.
Не превышать допустимые коммутационные параметры.
Исключать механическое усилие на выводы после установки.
Соблюдать требования к креплению на панели и расстояниям между токоведущими частями.
Оценивать условия температуры, влажности, вибрации и пылевой нагрузки для конкретного оборудования.

Например, при использовании П1Т4-2ПВ для подачи питания на маломощный электронный модуль важно убедиться, что пусковой ток не превышает допустимый для тумблера. Если в цепи установлен двигатель, трансформатор или реле, требуется отдельно рассчитать коммутационный режим с учетом пусковых и индуктивных нагрузок.

Итог

П1Т4-2ПВ — функциональный тумблер для ручной коммутации электрических цепей в радиоэлектронной и контрольно-измерительной аппаратуре. Надежность контактной группы, компактные размеры, хорошие изоляционные параметры и широкий диапазон условий эксплуатации делают его востребованным компонентом для профессиональных электронных систем.
