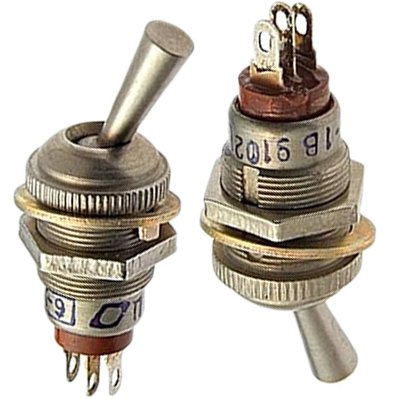

Тумблер П1Т4‑1В (5) — это малогабаритный однополюсный переключатель с двумя фиксированными положениями, выпускаемый по советским/российским техусловиям и традиционно ассоциируемый с производством Смоленского завода (СЗР или иного предприятия, входящего в соответствующую кооперацию).

Назначение и применение

П1Т4‑1В предназначен для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, встраивается в панели, лицевые панели и корпуса приборов.
Коммутируемый ток обычно не превышает 1 А, а напряжение — до 250 В; таким образом, он рассчитан на маломощные сигнальные и командные цепи, а не на силовые нагрузки.

Основные электрические параметры

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и стабильное соединение.

• Электрическая прочность изоляции — порядка 750 В, сопротивление изоляции — не менее 1000 МОм.

• Усилие переключения ручки — в диапазоне примерно 1–7 Н, что достаточно для удобного ручного управления, но не допускает легкого самопроизвольного переключения.

Климатическое исполнение и условия эксплуатации

Модификация с обозначением «5» относится к более жесткой категории приемки и рассчитана на работу в расширенном диапазоне температур примерно от −60 до +85 °С, что делает его пригодным для бортовой и наземной аппаратуры в тяжелых климатических условиях.
Для приемки «1» диапазон обычно от −45 до +55 °С; при этом указывается высокая относительная влажность (до 98% при 35 °С), что подтверждает всеклиматическое исполнение «В».

Конструктивные особенности

П1Т4‑1В — это однополюсный (однополюсный) перекидной тумблер с двухпозиционной фиксацией («вкл–выкл» или «I–II»), выполненный в металлическом корпусе с пластмассовыми или композитными элементами.
Масса изделия составляет около 7,5–10 г, габариты — порядка 40×15×15 мм, что характерно для типоразмера П1Т4 и позволяет монтировать его плотно в панелях с большим числом органов управления.
