Назначение и область применения

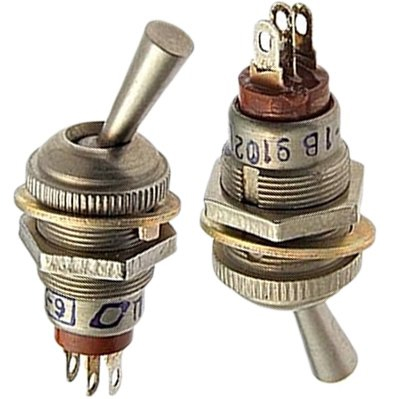

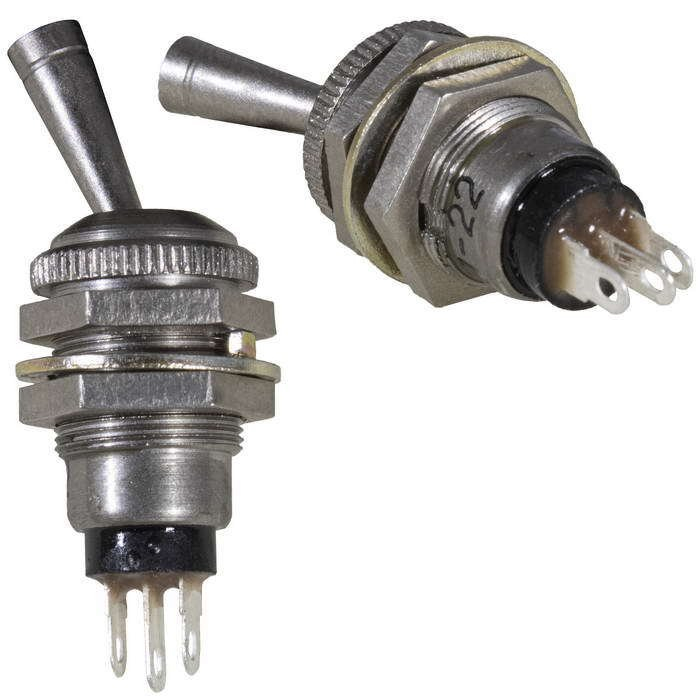

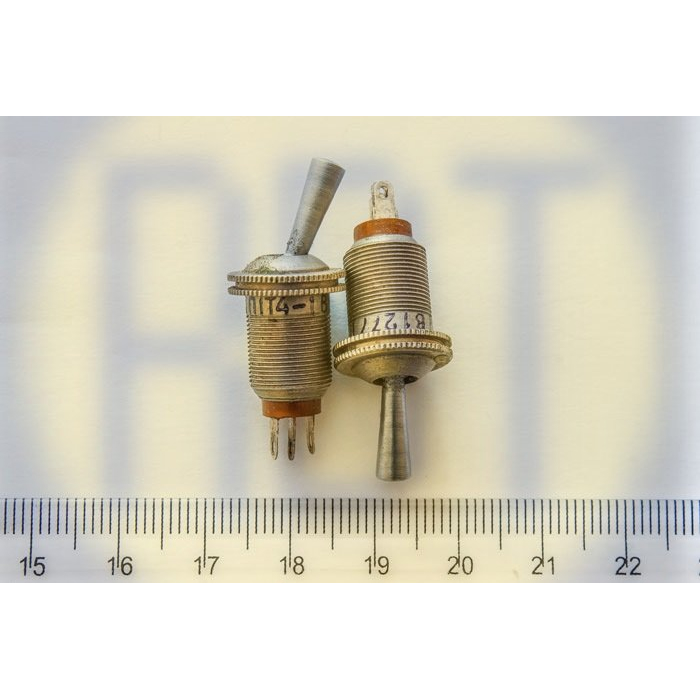

Тумблер П1Т4-1ПВ (5) производства Смоленского завода радиодеталей (СЗР) представляет собой однополюсное коммутационное устройство, предназначенное для переключения электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие рассчитано на работу с напряжением до 250 В и силой тока до 1 А, что делает его универсальным решением для широкого спектра задач в электро- и радиоприборах, а также в контрольно-измерительном оборудовании.

Модификация с литерой «П» в обозначении указывает на наличие протектора — конструктивного элемента, обеспечивающего дополнительную защиту исполнительного механизма от внешних воздействий и случайных переключений. Обозначение «(5)» свидетельствует о приёмке повышенной надёжности, что предполагает расширенный температурный диапазон эксплуатации и ужесточённые требования к стабильности параметров. Благодаря этому тумблер пригоден для применения в аппаратуре ответственного назначения, где предъявляются повышенные требования к безотказности и долговременной стабильности характеристик.

Технические характеристики

П1Т4-1ПВ (5) обладает следующими подтверждёнными электрическими и механическими параметрами:

• сопротивление контакта — менее 0,05 Ом;
• электрическая прочность изоляции — 750 В;
• сопротивление изоляции — более 1000 МОм;
• усилие переключения — от 1,0 до 7,0 Н;
• рабочая температура для приёмки «5» — от минус 60 до плюс 85 градусов Цельсия;
• масса — от 7,5 до 10,0 г (до 11 г в исполнении с протектором).

Низкое переходное сопротивление контактов обеспечивает минимальные потери в коммутируемых цепях, а высокая электрическая прочность изоляции гарантирует безопасную работу при заявленных напряжениях. Диапазон усилия переключения от 1,0 до 7,0 Н обеспечивает чёткую тактильную фиксацию положений без риска самопроизвольного срабатывания при вибрациях. Всеклиматическое исполнение (литера «В») подтверждает способность изделия сохранять работоспособность при значительных перепадах температур и в условиях повышенной влажности.

Расшифровка обозначения

Структура маркировки П1Т4-1ПВ (5) отражает ключевые конструктивные и эксплуатационные особенности тумблера. Понимание обозначения помогает правильно подобрать компонент при проектировании или ремонте аппаратуры.

П1Т4 — базовый тип тумблера, определяющий его конструктивную схему и габаритные размеры. Цифра «1» в обозначении указывает на типономинал по электрическим режимам, то есть на конкретное сочетание допустимых значений тока и напряжения. Буква «П» обозначает наличие протектора — защитного элемента, предохраняющего орган управления от случайного воздействия. Литера «В» указывает на всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне климатических условий. Обозначение «(5)» соответствует приёмке повышенной надёжности, что подтверждает способность изделия работать в расширенном температурном интервале от минус 60 до плюс 85 градусов Цельсия.

Качество и надёжность

Изготовителем изделия является Смоленский завод радиодеталей (СЗР) — предприятие с многолетним опытом производства коммутационных элементов для радиоэлектронной промышленности. Продукция завода отличается стабильностью характеристик и соответствием требованиям, предъявляемым к компонентам для аппаратуры широкого применения. Тумблер поставляется в заводской упаковке, что гарантирует сохранность изделия при транспортировке и хранении, а также исключает возможность подмены или повреждения до момента установки.

П1Т4-1ПВ (5) подходит для замены вышедших из строя тумблеров в существующих приборах, а также для применения в новых разработках, где требуются компактные однополюсные переключатели с высокими показателями надёжности. Стабильные электрические параметры и широкий температурный диапазон позволяют использовать данное изделие в аппаратуре, эксплуатируемой в сложных условиях. Год выпуска — 2022. Страна производства — Россия.
