Назначение и область применения

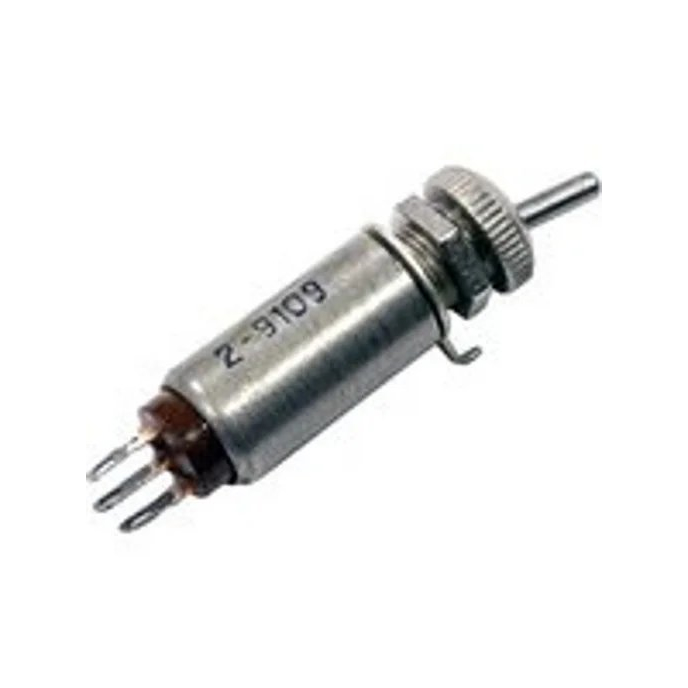

Тумблер П1Т3-2В-А (5) производства Смоленского завода представляет собой однополюсный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Устройство реализует алгоритм работы ON-OFF и применяется в бытовой и промышленной электронике, где требуется надёжное включение и выключение цепей с одной контактной группой. Тумблер монтируется объёмным способом, что обеспечивает удобство установки в различные корпуса и на панели оборудования.

Изделие рассчитано на широкий спектр применений — от контрольно-измерительных приборов до блоков питания и систем автоматики. Благодаря всеклиматическому исполнению и расширенному температурному диапазону тумблер сохраняет работоспособность в условиях значительных перепадов температур, что делает его пригодным для эксплуатации в неотапливаемых помещениях, на подвижных объектах и в аппаратуре специального назначения.

Технические характеристики

Параметры коммутации и электрической прочности тумблера подтверждены производителем в соответствии с техническими условиями ТУ ОЮ0.360.063ТУ для приёмки категории качества «5»:

• Коммутируемый ток: от 0,1 мА до 1 А.
• Коммутируемое напряжение: от 0,1 В до 250 В переменного тока, до 36 В постоянного тока.
• Коммутируемая мощность: не более 250 ВА.
• Сопротивление электрического контакта: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: 750 В эффективного значения.
• Усилие переключения: от 1 до 7 Н.
• Количество коммутационных циклов: до 25 000.
• Габаритные размеры: 42 на 9 на 9 мм.
• Масса: не более 7,5–10 г.

Исполнение и маркировка

Обозначение П1Т3-2В-А (5) содержит сведения о серии, климатическом исполнении и категории качества. Базовая серия П1Т3 указывает на конструктивное исполнение однополюсного тумблера. Индекс «2В» означает всеклиматическое исполнение, допускающее эксплуатацию в различных климатических зонах. Литера «А» обозначает вариант крепления, адаптированный под объёмный монтаж. Пометка «(5)» указывает на приёмку повышенного качества с расширенным диапазоном рабочих температур от минус 60 до плюс 85 градусов Цельсия и сроком службы до 20 лет.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке производителя — Смоленского завода, что исключает повреждения при транспортировке и хранении. Артикул изделия — 21582. Страна производства — Россия. Срок поставки составляет от двух до четырёх недель, что обусловлено производственным циклом предприятия и приёмкой по категории качества «5». Год выпуска партии — 2022.

Изделие применяется при сборке и ремонте радиоэлектронной аппаратуры, где требуется компактный и надёжный коммутационный элемент с подтверждёнными электрическими параметрами. Тумблер совместим с типовыми посадочными местами для объёмного монтажа и подходит для замены аналогичных переключателей в ранее выпущенной аппаратуре.
