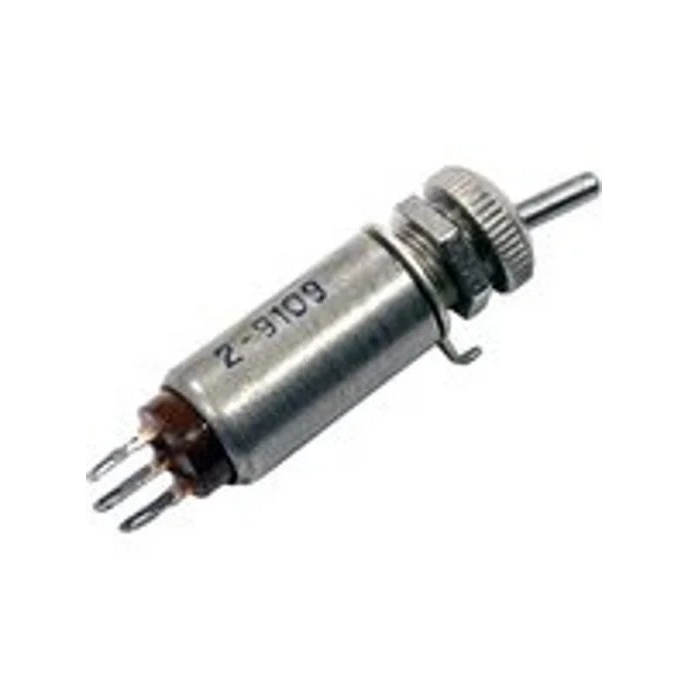

Назначение тумблера П1Т3-2В (5)

П1Т3-2В (5) — это тумблер, выпускаемый Смоленским заводом радиодетали (СЗР) и предназначенный для коммутации электрических цепей. Изделие представляет собой перекидной однополюсный переключатель с двумя позициями и фиксацией ручки управления. Тумблер применяется для работы в цепях постоянного и переменного тока при напряжении до 250 В и силе тока до 1 А.

Конструкция рассчитана на многократное переключение и обеспечивает надёжное замыкание и размыкание цепи как в лабораторных, так и в промышленных условиях. Благодаря фиксации ручки в каждом из двух положений тумблер удобен для длительного удержания выбранного режима работы оборудования.

Расшифровка обозначения и исполнение

Маркировка П1Т3-2В (5) содержит несколько смысловых элементов, каждый из которых указывает на конкретные свойства изделия:

• П1Т3 — тип тумблера, определяющий серию и конструктивное исполнение;
• 2 — типономинал, соответствующий определённым электрическим режимам работы;
• В — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне климатических условий;
• (5) — особая приёмка с расширенным температурным диапазоном.

Такое сочетание обозначений делает тумблер пригодным для применения в аппаратуре, к которой предъявляются повышенные требования по устойчивости к внешним воздействиям.

Технические характеристики

Основные электрические и механические параметры тумблера П1Т3-2В (5) приведены ниже.

• Сопротивление контакта — не более 0,05 Ом;
• Сопротивление изоляции — не менее 1000 МОм;
• Электрическая прочность изоляции — 750 В;
• Усилие переключения — от 1 до 7 Н;
• Масса — от 7,5 до 10 г.

Малые значения переходного сопротивления контактов обеспечивают незначительные потери при коммутации, а высокое сопротивление изоляции и её электрическая прочность гарантируют безопасность работы в цепях с напряжением до 250 В.

Условия эксплуатации и хранения

Для исполнения с приёмкой «5» рабочая температура окружающей среды составляет от минус 60 до плюс 85 °C. Тумблер сохраняет работоспособность при повышенной влажности до 98 % при температуре плюс 35 °C. Гарантийный срок хранения достигает 20 лет.

Указанные параметры позволяют использовать изделие в аппаратуре, эксплуатируемой в неотапливаемых помещениях, на открытом воздухе и в других условиях с резкими перепадами температур и высокой влажностью.

Применение и комплектация

Тумблер П1Т3-2В (5) востребован в составе радиоэлектронной аппаратуры, измерительных приборов, систем управления и промышленного оборудования. Он подходит для коммутации цепей управления, сигнализации и питания маломощных нагрузок.

Поставка осуществляется в заводской упаковке. Срок поставки составляет от 2 до 4 недель. Артикул изделия — 21575, год выпуска — 2022, производитель — Смоленский завод.

Перед монтажом рекомендуется убедиться в соответствии электрических параметров тумблера условиям конкретной цепи, а пайку или механическое крепление выполнять с учётом допустимого усилия переключения и массы изделия.
