Назначение и область применения

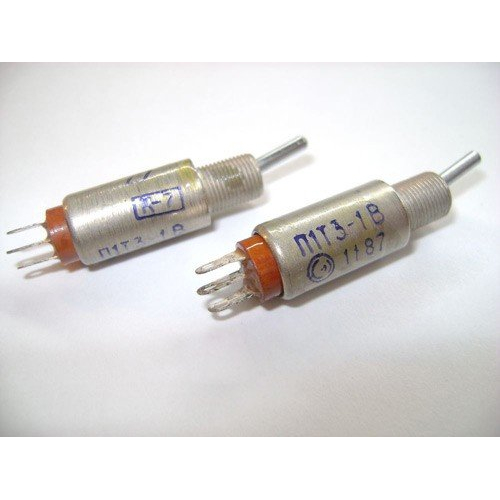

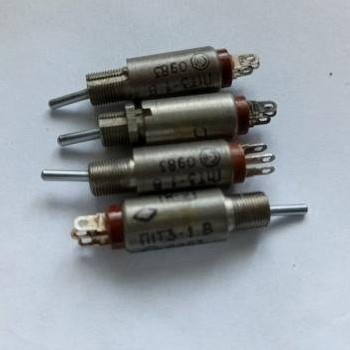

Тумблер П1Т3-1В-Б (5) производства Смоленского завода радиодеталей представляет собой малогабаритный перекидной переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Изделие применяется в качестве элемента ручного управления режимами работы приборов, включения и выключения питания, переключения каналов и сигнальных цепей.

Конструкция тумблера выполнена по однополюсной схеме с двухпозиционной фиксацией ручки. Это обеспечивает чёткое удержание выбранного положения и исключает самопроизвольное переключение при вибрациях и механических воздействиях. Устройство рассчитано на монтаж в отверстие панели или корпуса аппаратуры и совместимо с типовыми посадочными местами для тумблеров серии П1Т3.

Электрические характеристики

Изделие обеспечивает надёжную коммутацию тока силой до 1 А при напряжении до 250 В. При работе с переменным током в определённых режимах допустимая нагрузка составляет 0,2 А, что следует учитывать при проектировании схем. Сопротивление контакта в замкнутом состоянии не превышает 0,05 Ом, что гарантирует минимальные потери сигнала и нагрев контактной группы. Сопротивление изоляции между токоведущими частями и корпусом превышает 1000 МОм, обеспечивая безопасность эксплуатации и отсутствие токов утечки.

Усилие переключения находится в диапазоне от 1,0 до 7,0 Н, что обеспечивает комфортное тактильное ощущение при управлении и одновременно надёжную фиксацию ручки. Электрическая прочность изоляции составляет от 750 до 1200 В в зависимости от модификации, что подтверждает устойчивость изделия к кратковременным перенапряжениям в цепи.

Климатическое исполнение и надёжность

Модификация «Б (5)» соответствует всеклиматическому исполнению с расширенным температурным диапазоном от -60 до +85 градусов Цельсия и приёмкой «5». Такое исполнение допускает эксплуатацию тумблера в условиях экстремально низких и высоких температур, повышенной влажности и резких перепадов климатических факторов без потери рабочих характеристик.

Изделие сохраняет стабильность контактного соединения и механическую целостность элементов при длительной работе в суровых условиях, что делает его пригодным для установки в аппаратуру специального и промышленного назначения, эксплуатируемую вне отапливаемых помещений, в северных регионах и в оборудовании, подверженном значительным температурным нагрузкам.

Конструктивные особенности и комплектация

Масса тумблера составляет от 7,5 до 10 граммов, что позволяет применять его в устройствах с ограниченными массогабаритными показателями без утяжеления конструкции. Компактный корпус и стандартная резьбовая часть обеспечивают простой монтаж и надёжное крепление на панели.

Основные конструктивные особенности изделия:

• однополюсный перекидной механизм с двухпозиционной фиксацией ручки;
• компактные габариты и малая масса для установки в плотные монтажные схемы;
• всеклиматическое исполнение с рабочим диапазоном от -60 до +85 градусов Цельсия;
• усилие переключения от 1,0 до 7,0 Н;
• сопротивление контакта менее 0,05 Ом;
• электрическая прочность изоляции от 750 до 1200 В;
• поставка в заводской упаковке.

Маркировка и расшифровка обозначения

Обозначение изделия содержит информацию о его типе и исполнении. П1Т3 — базовый тип тумблера, определяющий конструктивную серию и присоединительные размеры. Цифра 1 в обозначении указывает на типономинал, определяющий допустимые электрические режимы коммутации. Буква «В» обозначает всеклиматическое исполнение, пригодное для работы в широком диапазоне температур и влажности. Сочетание «Б (5)» указывает на уточнённую модификацию с приёмкой «5», подтверждающей соответствие изделия повышенным требованиям к надёжности и стабильности параметров при эксплуатации в суровых климатических условиях.
