Назначение и область применения

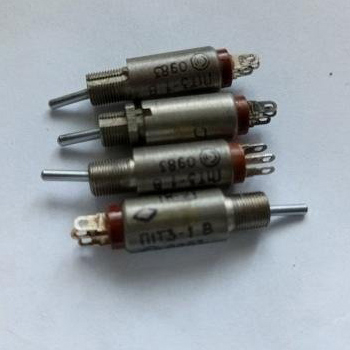

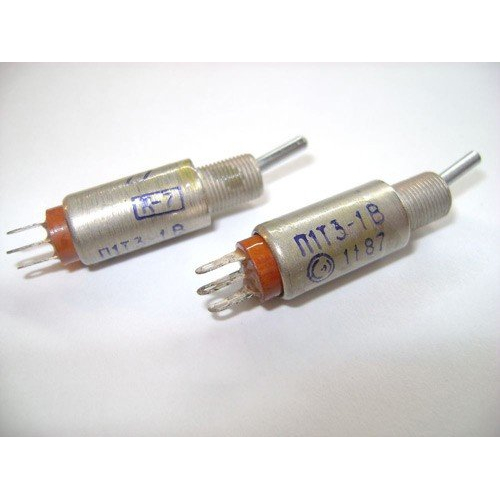

Тумблер-переключатель П1Т3-1В-А (5) производства Смоленского завода радиодеталей (НПО «ФЕНИКС») предназначен для ручного коммутирования электрических цепей в различной аппаратуре и оборудовании. Изделие относится к категории малогабаритных переключателей с высокой надёжностью контактной группы и рассчитано на эксплуатацию в составе промышленной электроники, измерительных приборов, систем автоматики, устройств связи и специальной техники.

Благодаря всеклиматическому исполнению и приёмке «5» тумблер может применяться в аппаратуре, работающей в жёстких условиях окружающей среды, включая повышенную влажность, значительные перепады температур и механические воздействия. Устройство сохраняет работоспособность при температурах от минус 60 до плюс 85 градусов Цельсия и относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Технические особенности и конструкция

П1Т3-1В-А (5) выполнен по однополюсной схеме SPDT (on-on) и имеет два фиксированных положения. Переключатель коммутирует переменный ток до 0,2 А при напряжении до 127 В или постоянный ток до 0,2 А при напряжении до 36 В. Электрические параметры контактной группы обеспечивают стабильную работу в низковольтных и слаботочных цепях.

Корпус изделия изготовлен из карболита — материала, обладающего высокой механической прочностью, теплостойкостью и стойкостью к воздействию агрессивных сред. Контакты выполнены из латуни с серебряным покрытием, что снижает переходное сопротивление и повышает коррозионную стойкость контактных поверхностей. Монтаж тумблера осуществляется пайкой в отверстие диаметром 6,2 мм, рабочее положение при установке — любое.

Ключевые электрические и механические параметры

• Сопротивление контакта — не более 0,05 Ом;
• Сопротивление изоляции — не менее 1000 МОм;
• Электрическая прочность изоляции — 750 В эффективного значения;
• Усилие переключения — от 1 до 7 Н;
• Масса изделия — около 7,5 г;
• Срок хранения — до 20 лет;
• Ресурс — тысячи циклов переключения.

Индекс «А (5)» в обозначении указывает на приёмку «5» (ВП, ПЗ) и всеклиматическое исполнение В, что подтверждает пригодность тумблера для применения в ответственной аппаратуре и в условиях, соответствующих данному виду климатического исполнения.

Комплектация и условия поставки

Изделие поставляется в заводской упаковке производителя. Срок поставки составляет от двух до четырёх недель. Тумблер П1Т3-1В-А (5) Смоленского завода является готовым к монтажу компонентом и не требует дополнительной настройки или подготовки перед установкой в аппаратуру. Применение данного переключателя целесообразно в схемах, где требуется компактное ручное управление с чёткой фиксацией положений и длительным сроком службы в условиях промышленной эксплуатации.
