Назначение

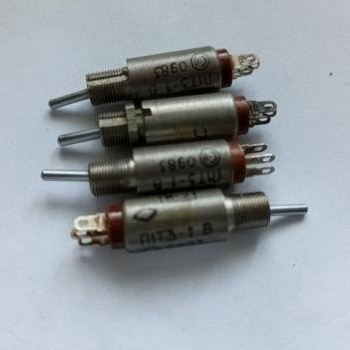

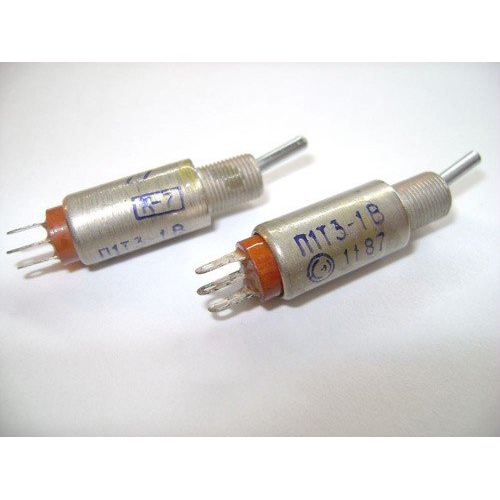

П1Т3-1В (5) — однополюсный тумблер-переключатель производства Смоленского завода, относящийся к серии микротумблеров П1Т. Изделие предназначено для ручной коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения.

Переключатель работает в двухпозиционном режиме и применяется для включения и выключения линий питания, сигнальных цепей, программных цепей и других низковольтных участков схем. Благодаря рычажному механизму управление осуществляется вручную, что делает тумблер удобным для установки на панель аппаратуры и в состав небольших электронных блоков.

Подтверждённые особенности

Климатическое исполнение «В» — всеклиматическое. Оно допускает эксплуатацию изделия в широком диапазоне температур и в различных условиях окружающей среды. Для исполнения с приёмкой «5» рабочий диапазон температур составляет примерно от минус 60 до плюс 85 градусов Цельсия, что делает тумблер пригодным для аппаратуры, работающей в тяжёлых климатических условиях.

Электрические параметры изделия обеспечивают стабильную коммутацию в маломощных цепях. Основные подтверждённые характеристики приведены ниже.

• Сопротивление контакта — не более 0,05 Ом, что даёт низкие потери и стабильное соединение.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — порядка 750–1200 В в зависимости от конкретной карточки технических условий и источника.
• Корпус выполнен из пластика, коммутационный узел — металлический.
• Контакт часто выполнен на базе благородных металлов, в том числе с золотосодержащим слоем, что обеспечивает хорошие электро-контактные свойства и влагостойкость.
• Масса переключателя обычно не превышает 10 г.
• Корпус компактный, рассчитан на установку на панель аппаратуры или в небольшие электронные блоки.

Применение

П1Т3-1В (5) используется для включения и выключения линий питания, программных цепей, сигнальных линий и аналогичных участков в радио- и электронной аппаратуре. Переключатель подходит для ручного рычажного переключения в двухпозиционном режиме.

Исполнение «5» указывает на более высокую категорию качества и надёжности, например по требованиям ГОСТ или ОСТ. Это подразумевает повышенную гарантийную наработку и стабильность параметров при длительной эксплуатации.

Из-за сочетания малых габаритов, всеклиматического исполнения и надёжного контакта тумблер часто применяется при ремонте и восстановлении старой радиоэлектронной аппаратуры, а также в специальной аппаратуре, где важны долговечность и стабильность контакта.

Условия поставки и упаковка

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул изделия — 21574, год — 2022, производитель — Смоленский завод, категория — тумблеры.
