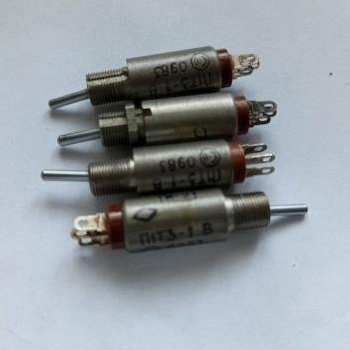

П1Т3-1В Смоленск

П1Т3-1В — это однополюсный микротумблер (переключатель) производства завода в Смоленске, предназначенный для коммутации цепей сигнализации, питания и управления.

Основные характеристики

Он работает с постоянным и переменным током, поддерживая минимальный ток 10^{-5} А и максимальный до 0,2 А при постоянном токе (активная нагрузка), а также до 25,4 Вт коммутируемой мощности при 127 В переменного тока. Усилие переключения составляет 1–7 Н, сопротивление контактов не превышает 50 мОм, а электрическая прочность изоляции достигает 750 В. Рабочая температура варьируется от -45 до +55 °C (приемка «1») или шире для других модификаций.

Конструкция и применение

Механизм переключения рычажный с фиксацией в положениях (режим on-on), степень защиты IP40, масса около 7,5 г. Крепление осуществляется в отверстие панели резьбовым соединением, что делает его удобным для приборостроения и электроники. Эти тумблеры широко использовались в советской и российской технике, особенно в оборудовании 1990-х годов.
