П1Т3-1В Смоленск

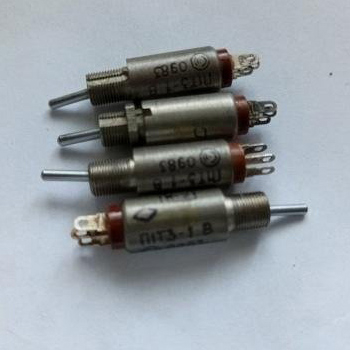

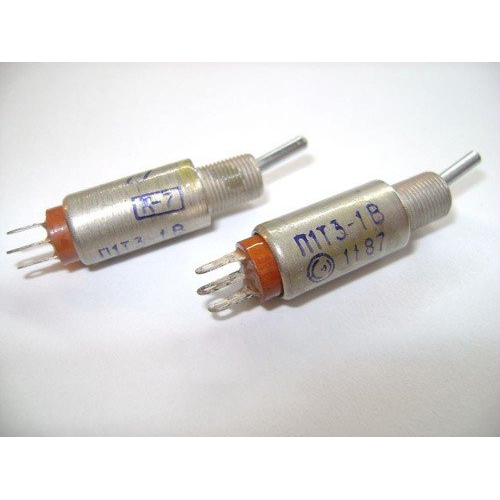

П1Т3-1В — это однополюсный микротумблер (переключатель), предназначенный для коммутации цепей сигнализации, питания и управления. Он выпускается на Смоленском заводе электроизделий (Смоленск) и относится к серии П1Т, где рычажный механизм обеспечивает включение, отключение или переключение в одном направлении с фиксацией в положениях.

Технические характеристики

Тумблер работает с постоянным током (активная нагрузка: от 10⁻⁵ А до 0,2 А, 0,1–36 В, мощность 7,2 Вт; индуктивная: 7,2 Вт) и переменным (активная: 25,4 Вт при 127 В; индуктивная: 12,7 Вт). Сопротивление контактов не превышает 50 мОм, усилие переключения — 1–7 Н, электрическая прочность изоляции — 750 В, сопротивление изоляции >1000 МОм. Масса изделия составляет около 7,5 г, степень защиты — IP40.

Конструкция и применение

Крепление осуществляется в отверстие панели резьбовым соединением, что удобно для панельных установок в электронике и приборах. Режим работы — on-on (два стабильных положения), подходит для низкомощных цепей в промышленной автоматике, сигнализации и бытовой технике. Гарантия на такие тумблеры обычно составляет 2 года при соблюдении условий эксплуатации.
