Назначение

П1Т-1-1В (5) — микротумблер однополюсного типа, выпускаемый Смоленским заводом радиодеталей (Смоленское НПО «ФЕНИКС»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблер применяется как органы управления и переключения режимов работы в составе промышленного, измерительного и бытового оборудования, где требуется компактный механический коммутатор с надёжной фиксацией положений.

Подтверждённые технические характеристики

• Номинальный ток — 5 А, номинальное напряжение — 250 В.
• Электрическая схема — SPDT (однополюсный на два направления), два положения on-on, коммутируются контакты 1-3 и 1-2.
• Усилие переключения — от 2,7 до 16 Н.
• Сопротивление контактов — не более 0,01 Ом (для приёмки «5» или «ВП»).
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 1100 В.
• Ресурс — 10 000 переключений, срок хранения — 20 лет.
• Соответствие — ТУ ОЮ0.360.028 ТУ.

Конструкция, материалы и монтаж

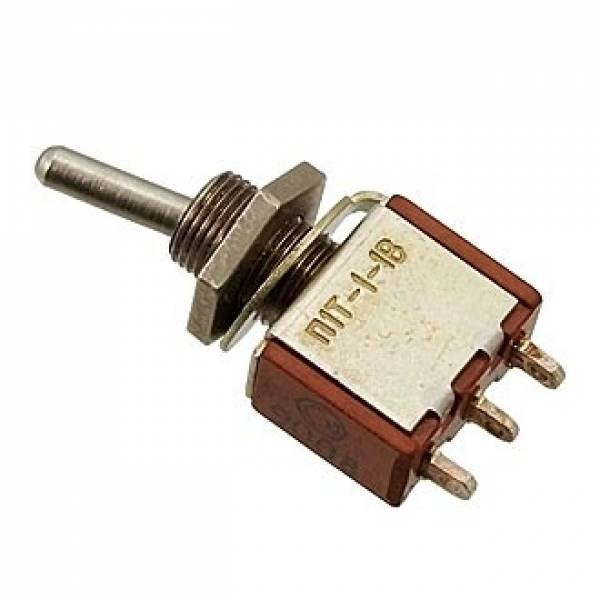

Корпус микротумблера изготовлен из карболита коричневого цвета. Толкатель металлический, серого цвета, длиной 9 мм. Контакты выполнены из латуни с серебряным покрытием и предназначены под пайку. Габаритные размеры изделия — 12,5 на 8,2 на 32,5 мм, диаметр монтажного отверстия — 6,2 мм, масса составляет примерно 5–7,5 г. Монтаж производится на панель, степень защиты — IP40, рабочее положение — любое.

Условия эксплуатации и применение

Диапазон рабочих температур — от минус 60 до плюс 85 °C. Допустимая влажность — до 98 процентов при температуре плюс 35 °C. Исполнение всеклиматическое, что позволяет использовать тумблер в аппаратуре, работающей в сложных климатических условиях. Типовые области применения — пульты и панели управления, блоки питания, измерительные приборы, радиоэлектронная аппаратура общего и специального назначения, где необходимо ручное переключение цепей с током до 5 А.

Комплектация и условия поставки

Поставка осуществляется в заводской упаковке. Срок поставки составляет 2–4 недели. Год выпуска, указанный в карточке товара, — 2022. Изделие выпускается производителем «Смоленский завод» и имеет артикул 21519.
