Назначение тумблера П1Т-1-1КВ (5)

П1Т-1-1КВ (5) — это микротумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (ныне Смоленское НПО «ФЕНИКС»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, приборах и электронных устройствах. Основная функция тумблера — ручное переключение цепей управления, сигнализации и питания маломощных нагрузок.

Категория товара — тумблеры. Артикул — 21521. Вид приемки «5» (ВП, ПЗ) соответствует техническим условиям ОЮ0.360.028 ТУ. Поставка осуществляется в заводской упаковке, срок поставки составляет 2–4 недели.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Указанные значения относятся именно к исполнению П1Т-1-1КВ (5).

• Номинальный ток: 5 А.
• Напряжение: до 250 В переменного тока (рабочий диапазон 0,1–220 В) либо до 36 В постоянного тока.
• Количество цепей: 1, схема SPDT (on-on), 2 положения с фиксацией.
• Усилие переключения: от 2,7 до 16 Н.
• Габаритные размеры: 32,5 на 12,5 на 8,2 мм (возможны близкие варианты), масса около 5–7,6 г.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Климатическое исполнение В (всеклиматическое), влажность до 98 процентов при плюс 35 градусах Цельсия.
• Ресурс: до 10 000 переключений, срок хранения: 20 лет.
• Сопротивление изоляции: более 1000 МОм.
• Электрическая прочность: 1100 В.
• Степень защиты: IP40.

Конструкция и монтаж

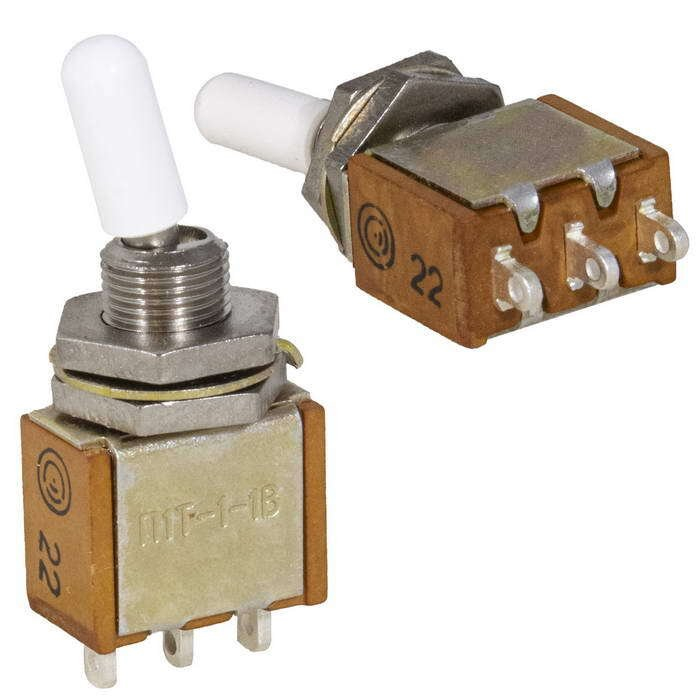

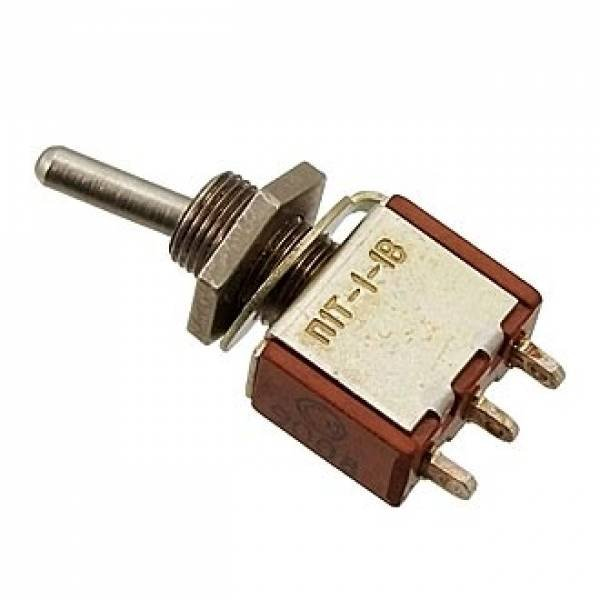

Корпус тумблера выполнен из карболита коричневого цвета. Толкатель металлический, серого цвета, длиной 9 мм. Монтаж производится на панель через отверстие диаметром 6,2 мм. Контакты предназначены под пайку, изготовлены из латуни с серебряным покрытием (Ag).

Схема SPDT (on-on) обеспечивает два фиксированных положения, что позволяет использовать изделие как переключатель направления или режима работы цепи. Усилие переключения в диапазоне от 2,7 до 16 Н обеспечивает чёткое срабатывание и исключает случайные переключения.

Применение

Тумблер П1Т-1-1КВ (5) применяется в электро-, радио- и контрольно-измерительных приборах для ручного управления цепями. Благодаря всеклиматическому исполнению и широкому температурному диапазону от минус 60 до плюс 85 градусов Цельсия изделие подходит для эксплуатации в составе аппаратуры, работающей в сложных условиях.

Допустимая влажность до 98 процентов при плюс 35 градусах Цельсия и степень защиты IP40 позволяют использовать тумблер внутри корпусов приборов, где требуется защита от пыли и контакта с токоведущими частями. Ресурс до 10 000 переключений и срок хранения 20 лет делают модель пригодной для долговременной эксплуатации и комплектации серийных изделий.

Ключевые особенности

• Один полюс, два положения с фиксацией, схема SPDT (on-on).
• Номинальный ток 5 А, коммутация цепей переменного тока до 250 В и постоянного тока до 36 В.
• Контакты из латуни с серебряным покрытием под пайку.
• Монтаж на панель через отверстие диаметром 6,2 мм.
• Климатическое исполнение В, рабочая температура от минус 60 до плюс 85 градусов Цельсия.
• Вид приемки «5» (ВП, ПЗ) по техническим условиям ОЮ0.360.028 ТУ.
• Заводская упаковка, срок поставки 2–4 недели.
• Год: 2022.
