МТД3В Кузбассрадио

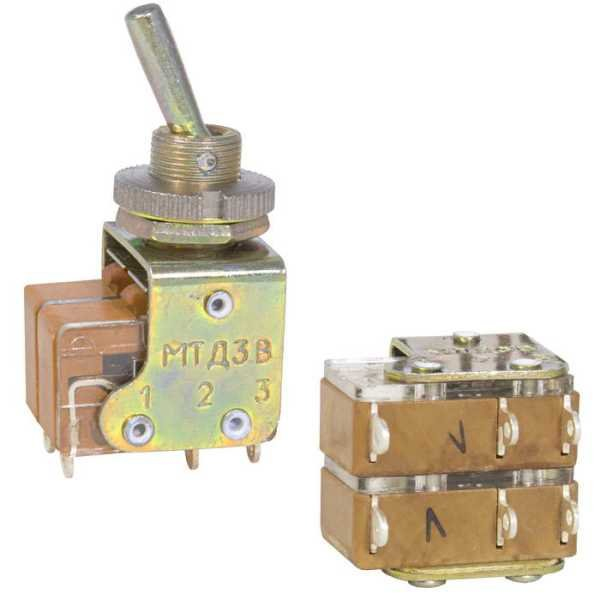

МТД3В от АО «Кузбассрадио» — это двухполюсный рычажный микротумблер, предназначенный для коммутации электрических цепей постоянного и переменного тока в системах сигнализации, питания и управления.

Основные характеристики

Он рассчитан на рабочее напряжение до 250 В и ток до 3–4 А, с алгоритмом работы ON-ON (два стабильных положения без промежуточного). Электрическая прочность изоляции достигает 1100 В, сопротивление изоляции — не менее 100 МОм, а сопротивление контактов — не более 50 мОм. Усилие переключения варьируется от 1,96 до 11,8 Н (для приемки «1»), механизм рычажного типа, монтаж на панель через отверстие диаметром 8,2 мм.

Конструкция и применение

Корпус из карболита, рычаг металлический, габариты около 21×20×38 мм, масса 19–23 г, степень защиты IP40. Работает в диапазоне температур от -60 до +100 °C при влажности до 98%, всеклиматическое исполнение (УХЛ), наработка на отказ — до 10000 часов. Подходит для промышленного оборудования, включая российскую технику.
