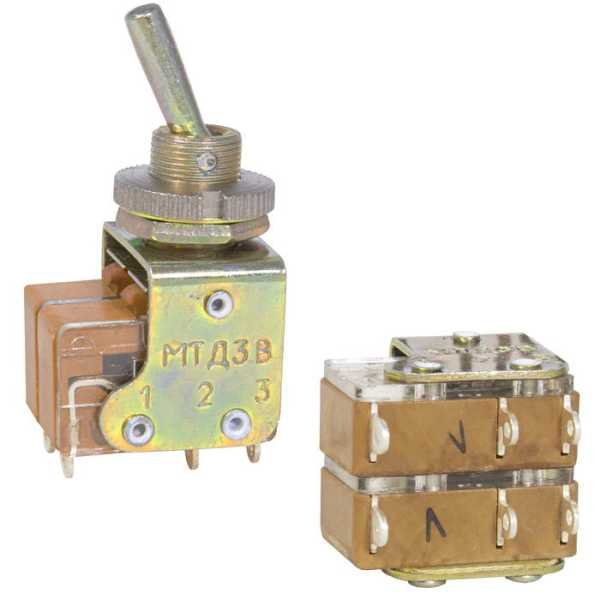

МТД3В: двухполюсный микротумблер для надежной коммутации цепей

МТД3В — двухполюсный миниатюрный тумблер рычажного типа, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной и промышленной аппаратуре. Исполнение с фиксацией в двух положениях ON–ON делает его удобным для включения, отключения и переключения электрических линий.

Назначение МТД3В

Тумблер МТД3В используют там, где требуется ручное и устойчивое переключение электрических цепей. Устройство подходит для внутреннего монтажа в корпусах приборов, на панелях управления, в стендах, источниках питания, системах автоматики и контрольно-измерительном оборудовании.

Основные области применения:

• радиоэлектронная аппаратура общего и специального назначения;

• приборные панели и блоки управления;

• измерительные устройства;

• лабораторные стенды;

• промышленное оборудование;

• системы коммутации сигналов и питания.

Название МТД3В расшифровывается следующим образом: «МТ» — микротумблер, «Д» — декоративное исполнение, «3» — двухполюсная конструкция, «В» — всеклиматическое исполнение.

Основные характеристики

МТД3В рассчитан на работу с постоянным и переменным током. В распространённых исполнениях указывается допустимое напряжение до 250 В и ток до 4 А, при этом конкретные режимы работы следует сверять с технической документацией на применяемую модификацию.

Приведённые параметры отражают типовые сведения по МТД3В; при проектировании конкретного изделия важно учитывать категорию приёмки, условия эксплуатации и требования технических условий.

Конструктивные особенности

Тумблер МТД3В имеет компактную конструкцию, предназначенную для установки в отверстие на панели. Резьбовое соединение позволяет надёжно закрепить компонент, а контакты с хвостовиками под пайку обеспечивают прочное электрическое соединение с проводниками.

Двухполюсная схема означает, что одним движением рычага можно одновременно переключать две независимые цепи. Это особенно полезно, когда необходимо синхронно управлять двумя проводниками или двумя участками электрической схемы.

Например, МТД3В можно применять в устройстве, где нужно одновременно переключить питание двух независимых модулей или изменить направление прохождения сигнала по двум связанным цепям. Благодаря двум фиксированным положениям оператор сразу понимает, в каком режиме находится оборудование.

Преимущества использования

Ключевые преимущества МТД3В:

• Надёжная механическая фиксация рычага в рабочих положениях.

• Двухполюсная коммутация для одновременного управления двумя цепями.

• Компактные размеры, подходящие для плотной компоновки аппаратуры.

• Возможность эксплуатации в широком диапазоне температур.

• Простой панельный монтаж и пайка выводов.

• Применение в оборудовании, рассчитанном на сложные климатические условия.

• Ресурс коммутаций, определяемый условиями эксплуатации и технической документацией; для типовых режимов приводится наработка до 10 000 часов.

Что учитывать при применении

Перед включением МТД3В в электрическую схему необходимо проверить соответствие его характеристик реальной нагрузке: напряжению, току, типу нагрузки — активной или индуктивной — и условиям окружающей среды. Для индуктивных цепей, например катушек реле или электромагнитов, коммутационная способность обычно требует более внимательного расчёта, чем для резистивной нагрузки.

Также следует соблюдать требования к пайке и не допускать перегрева корпуса и выводов. Надёжность соединения зависит не только от самого тумблера, но и от качества монтажа, правильности выбора проводников и защиты устройства от чрезмерной вибрации, загрязнения и влаги.

МТД3В остаётся практичным решением для аппаратуры, где важны ручное управление, стабильная фиксация положения и одновременная коммутация двух электрических цепей.
