Назначение микротумблера МТД3

МТД3 производства АО «Кузбассрадио» — это двухполюсный микротумблер рычажного типа, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре, системах сигнализации, а также в цепях питания и управления. Двухполюсная схема позволяет одновременно разрывать или замыкать два независимых проводника, что делает тумблер удобным для коммутации нагрузки, требующей гальванической развязки по обоим полюсам.

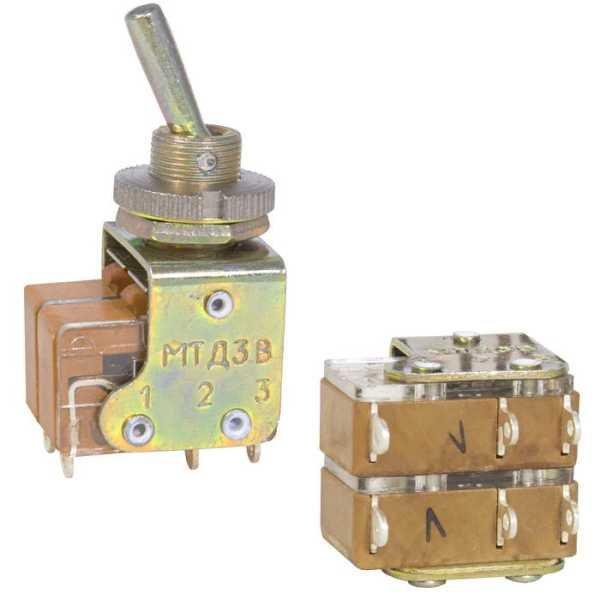

Поставка осуществляется в заводской упаковке производителя. Данный экземпляр имеет приёмку «ОТК» и выпущен в 2024 году.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для изделия МТД3. Они описывают электрические, механические и климатические возможности тумблера.

• Рабочее напряжение — до 250 В.
• Коммутируемый ток — от 3 до 4 А.
• Коммутируемая мощность — до 300 Вт.
• Алгоритм работы — ON-ON, то есть два фиксированных положения.
• Сопротивление контактов — не более 0,05 Ом.
• Электрическая прочность изоляции — до 1100 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Усилие переключения — от 1,96 до 11,8 Н.
• Наработка на отказ — от 5000 до 10000 часов в зависимости от приемки.
• Степень защиты — IP40.
• Вес — от 17 до 19 г.
• Размеры — примерно 21 на 20 на 38 мм.

Конструкция и материалы

Корпус тумблера выполнен из карболита, а рычаг — из металла. Такое сочетание обеспечивает механическую прочность корпуса и износостойкость органа управления. Климатическое исполнение — УХЛ либо всеклиматическое, что допускает эксплуатацию при влажности до 98 процентов при температуре плюс 25 градусов Цельсия.

Монтаж производится на панель через отверстие диаметром около 8,2 мм. Двухполюсная схема соответствует типу DPDT. Совокупность перечисленных свойств позволяет использовать тумблер в составе промышленной электроники и аппаратуры, где важны надёжность и независимая коммутация двух цепей.

Области применения

Благодаря двухполюсной схеме и широкому диапазону рабочих температур МТД3 подходит для установки в оборудование, работающее в сложных условиях. Его применяют в следующих направлениях:

1. Радиоэлектронная аппаратура — переключение режимов работы и коммутация внутренних цепей.
2. Системы сигнализации — подача и снятие питания с исполнительных устройств.
3. Цепи питания — включение и отключение нагрузки с разрывом обоих полюсов.
4. Цепи управления — ручное переключение алгоритмов работы оборудования.
5. Промышленная электроника — коммутация цепей постоянного и переменного тока.

Тумблер рассчитан на напряжение до 250 В и ток до 3–4 А, что покрывает типовые задачи низковольтной и средневаттной коммутации. Приёмка «ОТК» подтверждает, что изделие прошло заводской контроль качества, а заводская упаковка обеспечивает сохранность при транспортировке и хранении.
