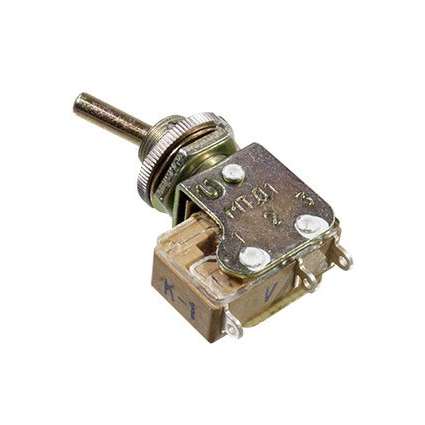

МТД1В 2025г «ОТК» Кузбассрадио

Цена:

800 ₽

Технические характеристики

МТД1В Кузбассрадио

МТД1В от Кузбассрадио — это микротумблер однополюсный перекидного типа (SPDT, on-on), предназначенный для коммутации электрических цепей постоянного и переменного тока.

Основные характеристики

Он рассчитан на номинальный ток до 4 А и напряжение до 250 В, с максимальной коммутируемой мощностью 300 Вт. Степень защиты IP40, всеклиматическое исполнение (климат В), рабочий диапазон температур от -60 до +100 °С при влажности до 98% (+35 °С).

Конструкция и габариты

Корпус из карболита, рычаг металлический, масса около 13–15 г, размеры 22×12×45 мм. Крепление в отверстие Ø8,2 мм, усилие переключения 1,96–11,8 Н, сопротивление контактов ≤50 мОм, изоляции ≥1000 МОм.

Применение

Используется в цепях сигнализации, питания и управления, с 2 положениями (1-2 или 1-3), фиксацией и без индикации. Производство Кузбассрадио (Белово), дата выпуска варьируется (1959–1991 и позже).

Описание

МТД1В

МТД1В: компактный тумблер для надёжной коммутации электрических цепей

МТД1В — миниатюрный однополюсный тумблер ручного управления, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, измерительной и промышленной аппаратуре. Конструкция с двумя фиксированными положениями обеспечивает понятное и стабильное переключение режима работы оборудования.

Назначение МТД1В

Тумблер МТД1В применяют там, где требуется вручную замыкать, размыкать или переводить электрическую цепь между двумя контактными линиями. Изделие используется в системах управления, источниках питания, стендовом оборудовании, радиоаппаратуре, контрольных панелях и приборах автоматики.

Обозначение МТД1В традиционно расшифровывают следующим образом:

МТ — микротумблер
Д — декоративное конструктивное исполнение
1 — однополюсное исполнение
В — всеклиматическое исполнение

Основные характеристики

МТД1В относится к переключателям типа on-on: оба положения рычага фиксируются и соответствуют включённому состоянию разных контактов. Такая схема известна как SPDT — однополюсный двухпозиционный переключатель.

Параметр	Значение
Тип переключателя	Однополюсный тумблер
Количество положений	2 фиксированных положения
Схема коммутации	on-on / SPDT
Номинальное напряжение	До 250 В
Номинальный ток	До 4 А
Максимальная коммутируемая мощность	До 300 Вт
Сопротивление контактов	Не более 50 мОм
Сопротивление изоляции	Не менее 1000 МОм
Степень защиты	IP40
Рабочая температура	От −60 °C до +100 °C
Способ монтажа	Выводы под пайку
Монтажное отверстие	Около 8,2 мм

Характеристики могут уточняться в зависимости от партии, технических условий и исполнения изделия.

Особенности конструкции

Корпус МТД1В рассчитан на объёмный монтаж, а выводы предназначены для пайки в электрическую схему. Рычажный механизм создаёт отчётливую фиксацию, поэтому оператор легко определяет текущее положение переключателя визуально и тактильно.

Всеклиматическое исполнение делает тумблер пригодным для эксплуатации в широком температурном диапазоне. Это особенно важно для аппаратуры, которая работает в неотапливаемых помещениях, мобильных установках, лабораторных стендах и промышленном оборудовании.

Пример применения

Например, МТД1В можно использовать на панели управления для выбора одного из двух режимов работы устройства:

в первом положении питание подаётся на основной канал;
во втором положении — на резервный или альтернативный канал.

При этом тумблер не возвращается самостоятельно в исходную позицию: выбранное положение сохраняется до следующего ручного переключения. Это делает МТД1В удобным решением для постоянного выбора режима, направления сигнала или активной электрической цепи.

Почему выбирают МТД1В

К ключевым преимуществам относятся компактные габариты, простота установки, механическая фиксация положений и возможность работы с цепями переменного и постоянного тока. Надёжность контактной группы и широкий диапазон рабочих температур позволяют применять МТД1В в разнообразной радиоэлектронной и промышленной аппаратуре.
