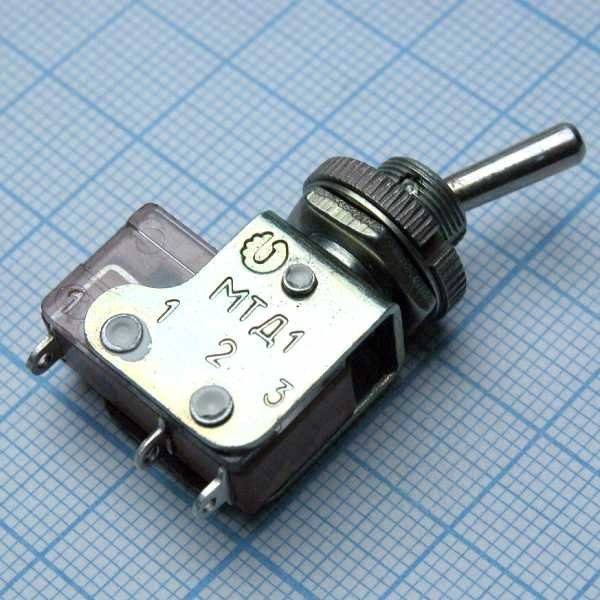

МТД1: надежный микротумблер для коммутации электрических цепей

МТД1 — миниатюрный однополюсный перекидной тумблер с двумя фиксированными положениями. Его применяют для ручного переключения цепей постоянного и переменного тока в радиоэлектронной, измерительной, промышленной и другой аппаратуре, где важны компактность, понятное управление и стабильность контактного соединения.

Назначение МТД1

Тумблер МТД1 относится к ручным рычажным переключателям. Маркировка обычно расшифровывается так: «МТ» — микротумблер, «Д» — декоративное исполнение, «1» — однополюсная конструкция. Устройство построено на базе микропереключателя типа МП3-1 и рассчитано на панельное размещение.

Главная задача МТД1 — переключать общий контакт между двумя направлениями цепи. Такой принцип работы часто обозначают как SPDT или on-on: оба положения рычага являются рабочими и фиксируются механически.

Основные характеристики

Для МТД1 характерны следующие параметры:

• Однополюсная перекидная контактная группа.

• Два фиксированных положения рычага.

• Работа в цепях постоянного и переменного тока.

• Допустимое рабочее напряжение — до 250 В переменного тока.

• Коммутируемый ток — до 4 А для постоянного тока и до 3 А для переменного тока в зависимости от условий применения.

• Максимальная коммутируемая мощность — до 70 Вт в цепях постоянного тока и до 300 В·А в цепях переменного тока.

• Сопротивление контакта — не более 0,05 Ом.

• Сопротивление изоляции — не менее 1000 МОм.

• Электрическая прочность изоляции — 1100 В.

• Температурный диапазон эксплуатации — от −60 °C до +100 °C.

• Степень защиты корпуса — IP40.

Конструкция и монтаж

Конструкция МТД1 предусматривает рычажное управление: при переводе ручки общий вывод соединяется с одним из двух переключаемых контактов. Выводы рассчитаны на присоединение проводников методом пайки, а сам тумблер закрепляется в отверстии панели с помощью резьбового соединения.

Типовой монтажный вариант подходит для внутренней установки в корпусах приборов, шкафах управления и радиоэлектронных блоках. При проектировании следует учитывать, что IP40 не означает герметичность: изделие требует защиты от прямого попадания воды, пыли и агрессивных сред.

Пример применения

Например, МТД1 можно использовать для выбора одного из двух режимов питания индикатора:

• в первом положении общий провод подключается к линии питания A;

• во втором — к линии питания B.

То есть тумблер не просто включает и выключает цепь, а переводит электрическое соединение с одного контакта на другой. Это удобно для выбора режима работы, резервного канала, направления сигнала или источника питания.

Почему МТД1 используют в аппаратуре

МТД1 сочетает небольшие габариты, механическую фиксацию положений и возможность эксплуатации в широком диапазоне температур. Минимальная наработка для отдельных исполнений заявлена на уровне 10 000 часов, а ресурс может составлять до 5 000 переключений в зависимости от исполнения и условий работы.

При выборе и подключении тумблера важно сверять конкретное исполнение с технической документацией: допустимые токи, ресурс, климатическое исполнение и параметры нагрузки могут различаться. Для индуктивных нагрузок, таких как реле, катушки или электродвигатели, целесообразно предусматривать защиту контактов от коммутационных перенапряжений.
