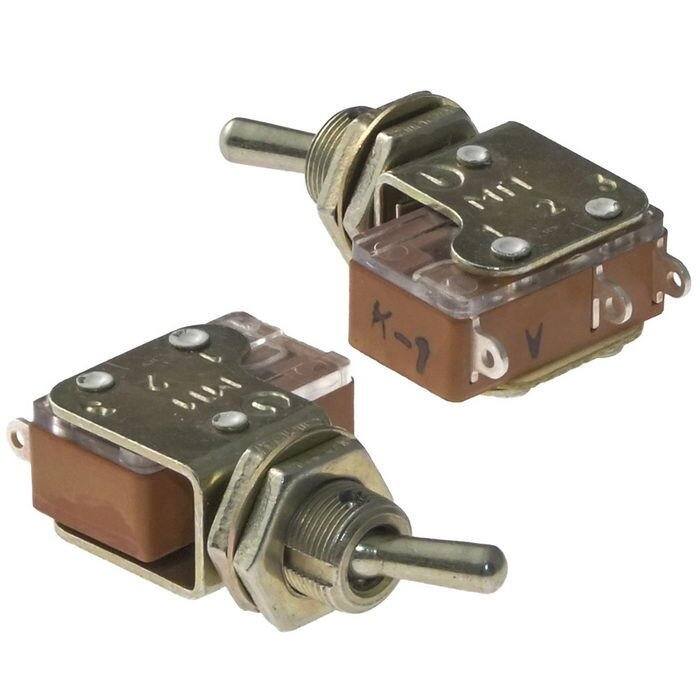

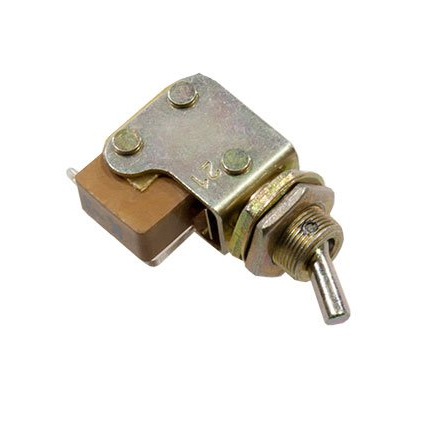

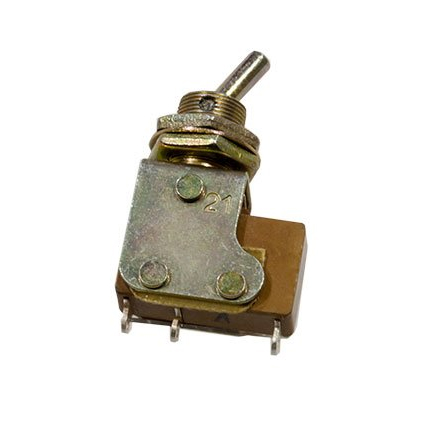

МТ1В: миниатюрный тумблер для коммутации электрических цепей

МТ1В — миниатюрный однополюсный перекидной тумблер с двумя фиксированными положениями. Он применяется для ручной коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, измерительных устройствах, лабораторных стендах и различной промышленной технике.

Основные особенности МТ1В

Тумблер МТ1В относится к коммутационным устройствам ручного управления. Рычажный механизм позволяет оператору быстро переключать электрическую цепь между двумя состояниями, а фиксация положения исключает самопроизвольное изменение режима при работе оборудования.

Для исполнения МТ1В обычно характерны:

• Однополюсная перекидная контактная схема SPDT.

• Два устойчивых положения ручки по принципу on-on.

• Панельный монтаж с креплением корпуса.

• Подключение выводов пайкой.

• Компактная конструкция, удобная для размещения в корпусах приборов и на лицевых панелях.

• Работоспособность в цепях постоянного и переменного тока.

Принцип работы

В первом положении ручки МТ1В общий контакт соединяется с одним выводом, во втором — с другим. Такая схема удобна, когда требуется выбрать один из двух режимов, направлений или линий сигнала.

Например, тумблер может использоваться для переключения между основным и резервным каналом, включения разных режимов индикации, выбора источника управляющего сигнала либо изменения направления работы исполнительной части устройства.

Технические характеристики

Конкретные параметры необходимо сверять с технической документацией на выбранное исполнение, однако для МТ1В указываются следующие типовые характеристики:

Такие данные приводятся для распространённых вариантов МТ1В; параметры могут различаться в зависимости от серии, года выпуска и технических условий.

Где используется МТ1В

Благодаря простой конструкции и понятной логике переключения тумблер МТ1В подходит для оборудования, где нужен надёжный ручной выбор режима. Его используют в радиоэлектронных блоках, источниках питания, системах автоматики, контрольно-измерительных приборах, учебных макетах и ремонтных проектах.

При проектировании важно учитывать допустимые токи и напряжения, характер нагрузки, условия среды, способ установки на панели и требования к электрической безопасности. Для индуктивных нагрузок, таких как реле, электромагниты или двигатели, обычно предусматривают дополнительные решения для снижения коммутационных помех и защиты контактов.

Итог

МТ1В — практичный миниатюрный тумблер для двухпозиционного ручного переключения электрических цепей. Однополюсная перекидная схема, фиксированные положения и панельный способ монтажа делают его удобным компонентом для радиоэлектронной аппаратуры и устройств управления.
