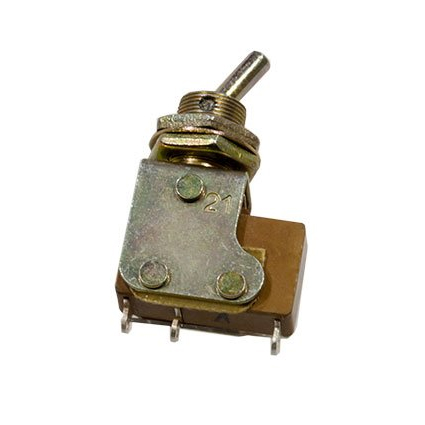

МТ1 2026г «ОТК» Кузбассрадио
Производитель: Кузбассрадио
Технические характеристики
МТ1 Кузбассрадио
МТ1 от Кузбассрадио — это однополюсный микротумблер, выпускаемый ОАО «НПП Кузбассрадио» в городе Белово. Он предназначен для коммутации цепей сигнализации, питания и управления.
Основные характеристики
Устройство рассчитано на рабочее напряжение от 0,5 В до 250 В и ток до 3 А, с алгоритмом работы on-on (фиксированное переключение). Сопротивление контактов не превышает 0,05 Ом, а изоляции — не менее 1000 МОм; предельное напряжение достигает 750 В в переменном токе.
Условия эксплуатации
Рабочая температура варьируется от -60 °C до +100 °C, что делает его подходящим для суровых условий. Монтаж осуществляется на панель, с 1 контактной группой по 3 контакта и без подсветки.
Производитель
Кузбассрадио — российский производитель радиоэлектронных компонентов, включая тумблеры серий МТ1 (в том числе модели 2021 и 2025 годов выпуска).
Описание
МТ1В
МТ1В: миниатюрный тумблер для коммутации электрических цепей
МТ1В — миниатюрный однополюсный перекидной тумблер с двумя фиксированными положениями. Он применяется для ручной коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре, измерительных устройствах, лабораторных стендах и различной промышленной технике.
Основные особенности МТ1В
Тумблер МТ1В относится к коммутационным устройствам ручного управления. Рычажный механизм позволяет оператору быстро переключать электрическую цепь между двумя состояниями, а фиксация положения исключает самопроизвольное изменение режима при работе оборудования.
Для исполнения МТ1В обычно характерны:
Однополюсная перекидная контактная схема SPDT.
Два устойчивых положения ручки по принципу on-on.
Панельный монтаж с креплением корпуса.
Подключение выводов пайкой.
Компактная конструкция, удобная для размещения в корпусах приборов и на лицевых панелях.
Работоспособность в цепях постоянного и переменного тока.
Принцип работы
В первом положении ручки МТ1В общий контакт соединяется с одним выводом, во втором — с другим. Такая схема удобна, когда требуется выбрать один из двух режимов, направлений или линий сигнала.
Например, тумблер может использоваться для переключения между основным и резервным каналом, включения разных режимов индикации, выбора источника управляющего сигнала либо изменения направления работы исполнительной части устройства.
Технические характеристики
Конкретные параметры необходимо сверять с технической документацией на выбранное исполнение, однако для МТ1В указываются следующие типовые характеристики:
| Параметр | Значение |
|---|---|
| Тип устройства | Миниатюрный перекидной тумблер |
| Количество полюсов | 1 |
| Количество положений | 2 |
| Схема коммутации | SPDT, on-on |
| Номинальное напряжение | До 250 В |
| Номинальный ток | До 4 А |
| Монтаж | На панель |
| Способ подключения | Пайка |
| Диапазон рабочих температур | От −60 до +100 °C |
| Степень защиты | IP40 |
Такие данные приводятся для распространённых вариантов МТ1В; параметры могут различаться в зависимости от серии, года выпуска и технических условий.
Где используется МТ1В
Благодаря простой конструкции и понятной логике переключения тумблер МТ1В подходит для оборудования, где нужен надёжный ручной выбор режима. Его используют в радиоэлектронных блоках, источниках питания, системах автоматики, контрольно-измерительных приборах, учебных макетах и ремонтных проектах.
При проектировании важно учитывать допустимые токи и напряжения, характер нагрузки, условия среды, способ установки на панели и требования к электрической безопасности. Для индуктивных нагрузок, таких как реле, электромагниты или двигатели, обычно предусматривают дополнительные решения для снижения коммутационных помех и защиты контактов.
Итог
МТ1В — практичный миниатюрный тумблер для двухпозиционного ручного переключения электрических цепей. Однополюсная перекидная схема, фиксированные положения и панельный способ монтажа делают его удобным компонентом для радиоэлектронной аппаратуры и устройств управления.
