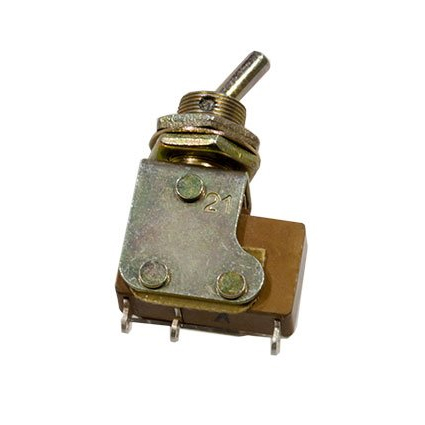

МТ1: надежный тумблер для коммутации электрических цепей

Тумблер МТ1 — компактный однополюсный рычажный переключатель, предназначенный для коммутации цепей питания, управления и сигнализации. Устройство применяется в электрооборудовании, приборостроении, промышленной автоматике, транспортной технике и других системах, где важны стабильность контакта, простой монтаж и устойчивость к внешним воздействиям.

Назначение МТ1

Тумблер МТ1 используется для ручного включения, отключения или переключения электрических цепей постоянного и переменного тока. Рычажный механизм обеспечивает понятное управление положениями переключателя, а фиксируемая конструкция помогает сохранять выбранный режим работы оборудования.

МТ1 подходит для решения таких задач, как:

• Управление питанием отдельных узлов и приборов.

• Коммутация цепей сигнализации.

• Переключение режимов работы оборудования.

• Использование в панелях управления и измерительных устройствах.

• Применение в лабораторных, производственных и ремонтных системах.

Технические особенности

Конструкция МТ1 ориентирована на эксплуатацию в слаботочных цепях. В зависимости от конкретного исполнения тумблер рассчитан на работу с постоянным и переменным током, а также может использоваться в цепях с напряжением до 250 В.

К ключевым характеристикам МТ1 относятся:

• Однополюсная контактная группа.

• Рычажный механизм переключения.

• Фиксация положений ручки.

• Монтаж выводов под пайку.

• Панельное крепление с помощью резьбового соединения.

• Сопротивление контакта не более 0,05 Ом.

• Электрическая прочность изоляции до 1100 В.

• Рабочий температурный диапазон от −60 °C до +100 °C.

• Степень защиты корпуса IP40.

Для типового исполнения МТ1 указываются диапазоны коммутации: постоянный ток до 4 А при напряжении до 30 В и переменный ток до 3 А при напряжении до 250 В. Максимальная коммутируемая мощность может достигать 70 Вт в цепях постоянного тока и 300 ВА в цепях переменного тока.

Преимущества применения

Основное преимущество МТ1 — сочетание компактных габаритов и надежной механической конструкции. Тумблер не требует сложной настройки: оператор переводит рычаг в нужное положение, а устройство механически фиксирует выбранный режим.

Важные эксплуатационные достоинства:

• Компактность для размещения на панелях и в корпусах приборов.

• Устойчивость к широкому диапазону температур.

• Низкое переходное сопротивление контактов.

• Удобное ручное управление.

• Возможность применения в цепях постоянного и переменного тока.

• Ремонтопригодность и понятная схема подключения.

• Ресурс переключений, подходящий для регулярной эксплуатации в составе аппаратуры.

Где используется тумблер МТ1

МТ1 востребован в оборудовании, где не требуется автоматическое дистанционное управление, но необходим надежный ручной переключатель. Его можно встретить в системах электропитания, шкафах автоматики, контрольно-измерительных приборах, учебных стендах, производственном оборудовании и специализированной технике.

Например, МТ1 может использоваться на панели управления для включения питания индикатора или отдельного измерительного модуля: одно положение рычага замыкает цепь, другое — размыкает ее. За счет механической фиксации оператор сразу видит и ощущает текущее состояние переключателя.

Итог

Тумблер МТ1 остается практичным решением для коммутации электрических цепей управления, питания и сигнализации. Его ценят за простую конструкцию, стабильную работу контактов, компактность и возможность эксплуатации в широком температурном диапазоне. При подборе конкретного исполнения важно сопоставить параметры цепи с допустимыми током, напряжением, мощностью и требуемой схемой коммутации.
