Назначение и область применения

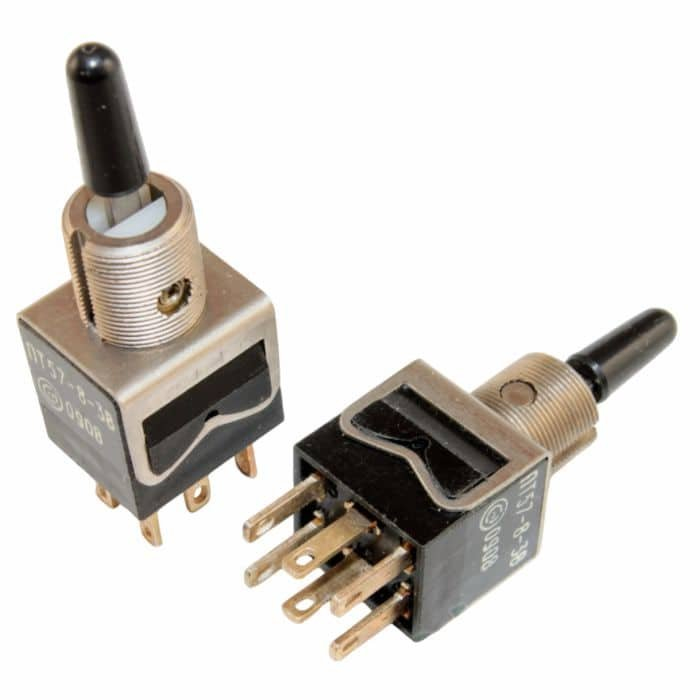

Тумблер ПТ57-8-3В7.850.055 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие разработано для установки в радиоэлектронную аппаратуру, эксплуатируемую в условиях повышенных требований к надёжности и стабильности работы.

Переключатель относится к категории тумблеров серии ПТ57 и имеет три положения ручки со схемой (ON)-OFF-(ON). Среднее положение является фиксированным, крайние положения — с самовозвратом в среднее. Такая конструкция обеспечивает удобное управление режимами аппаратуры, где требуется кратковременное включение цепи с автоматическим возвратом в нейтральное состояние.

Климатическое исполнение В позволяет применять тумблер в оборудовании, работающем в широком диапазоне температур. С учётом маркировки «(5)» рабочая температура окружающей среды составляет от минус 60 до плюс 85 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 35 градусов Цельсия.

Технические особенности и подтверждённые характеристики

Тумблер ПТ57-8-3В7.850.055 (5) изготавливается по техническим условиям АУБК.642260.002 ТУ (приёмка ОТК) или АГ0.360.053 ТУ (приёмка ВП). Выбор приёмки определяется требованиями конкретного применения: общепромышленная или военная приёмка.

Ключевые электрические параметры изделия:

• сопротивление контакта — не более 0,05 Ом;
• электрическая прочность изоляции — до 750 В;
• сопротивление изоляции — не менее 1000 МОм;
• коммутируемый ток — постоянный и переменный с частотой до 1000 Гц;
• масса изделия — около 18 г.

Гарантийный срок для исполнения с маркировкой «(5)» составляет 15 лет. Минимальная наработка изделия — 15 000 часов. Тумблер устойчив к вибрационным воздействиям, что подтверждено заводскими испытаниями и отражено в технических условиях.

Конструкция и исполнение

Тумблер выполнен в стандартном корпусе серии ПТ57, обеспечивающем установку в отверстие панели и крепление гайкой. Орган управления — рычажного типа с тремя фиксированными позициями по схеме (ON)-OFF-(ON). Материалы контактной группы и корпуса выбраны с учётом длительной эксплуатации в аппаратуре с жёсткими условиями.

Изделие поставляется в заводской упаковке. Срок поставки составляет от двух до четырёх недель с момента оформления заказа. Тумблер пригоден для применения в военной, авиационной и промышленной радиоэлектронной аппаратуре, где требуется высокая надёжность коммутации при значительных механических и климатических нагрузках.
