Назначение и область применения

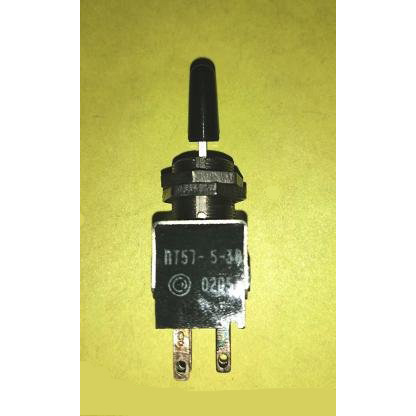

Тумблер-переключатель ПТ57-5-3В7.850.055 (5) производства ОАО «Смоленский завод радиодеталей» предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре, где требуется надёжное ручное переключение режимов работы, подачи питания или управления отдельными узлами схемы.

Конструктивное исполнение «5» и всеклиматическое исполнение «В» позволяют использовать тумблер в аппаратуре с повышенными требованиями к надёжности, включая категории качества «ВП» (военно-промышленная) и «ПЗ». Изделие ориентировано на применение в составе ответственного оборудования, эксплуатируемого в широком диапазоне климатических и механических воздействий.

Подтверждённые технические особенности

Тумблер ПТ57-5-3В7.850.055 (5) характеризуется следующими электрическими и механическими параметрами, подтверждёнными техническими условиями завода-изготовителя:

• Сопротивление электрического контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции для типономинала 3 — 750 Вэфф.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия для категории «ВП».
• Коммутационная способность: ток от 0,001 мА до 6 А, напряжение до 250 В, мощность до 660 В·А.
• Количество коммутационных циклов — до 75 000.
• Минимальная наработка — 15 000 часов.
• Гарантированный срок — до 15 лет для категории «ВП».
• Усилие переключения — от 0,8 до 7 Н.

Расшифровка обозначения: ПТ57 — тип тумблера, 5 — конструктивное исполнение, 3 — типономинал (электрические режимы), В — всеклиматическое исполнение. Суффикс 7.850.055 (5) указывает на конкретную модификацию по техническим условиям завода и приёмку «5» (ВП, ПЗ).

Комплектация, упаковка и срок поставки

Изделие поставляется в заводской упаковке, обеспечивающей сохранность тумблера при транспортировке и хранении. Срок поставки составляет 2–4 недели с момента оформления заказа, что обусловлено производственным графиком предприятия-изготовителя.

Артикул товара — 21807. Год выпуска партии, к которой относится данное наименование, — 2022. Страна производства — Российская Федерация.

Особенности применения

Тумблер ПТ57-5-3В7.850.055 (5) рекомендуется применять в схемах, где предъявляются жёсткие требования к стабильности контактного сопротивления и долговечности механизма переключения. Низкое переходное сопротивление контактов и высокая изоляционная стойкость обеспечивают стабильную работу устройства при коммутации как маломощных сигнальных цепей, так и силовых нагрузок в пределах заявленных характеристик.

При проектировании аппаратуры следует учитывать диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия, что позволяет применять данное изделие в условиях воздействия низких и повышенных температур окружающей среды без потери эксплуатационных качеств. Усилие переключения в пределах от 0,8 до 7 Н обеспечивает уверенную фиксацию положений и исключает самопроизвольное переключение при вибрационных нагрузках.
