Назначение и область применения

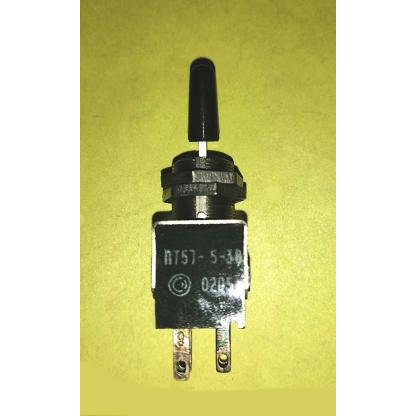

ПТ57‑3‑3В7.850.055 (5) — миниатюрный перекидной тумблер производства Смоленского завода радиодеталей, относящийся к серии ПТ57 категории качества «ВП» (высокая надёжность). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1000 Гц в составе радиоэлектронной аппаратуры различного назначения. Тумблер применяется в наземной и бортовой технике, где предъявляются повышенные требования к устойчивости при вибрационных нагрузках и работе в широком диапазоне температур.

Обозначение «7.850.055» указывает на наличие красного колпачка‑ручки, а пятёрка в конце маркировки определяет тип приёмки по качеству и надёжности. Изделие поставляется в заводской упаковке, срок поставки составляет 2–4 недели.

Электрические параметры

Тумблер обеспечивает коммутацию токов от единиц микроампер до примерно 6 А при напряжении от долей вольта до 250 В, что характерно для всей серии ПТ57‑3В. Такие показатели позволяют использовать переключатель как в слаботочных сигнальных цепях, так и в цепях питания умеренной мощности.

• Электрическая прочность изоляции — около 750 В эффективного значения, изоляция между цепями устойчива к пробою в указанном диапазоне.
• Сопротивление изоляции — не менее 1000 МОм, что гарантирует надёжное разделение коммутируемых цепей и минимальные токи утечки.
• Сопротивление контакта — не более 0,05 Ом, обеспечивающее малые потери в замкнутом состоянии.
• Количество коммутационных циклов — до порядка 75 000, что подтверждает пригодность изделия для длительной эксплуатации в оборудовании с частыми переключениями.

Климатическое исполнение и конструктивные особенности

Тумблер выполнен в климатическом исполнении «В», рассчитанном на работу в широком диапазоне температур. Для изделий категории качества «ВП» допустимый диапазон обычно составляет примерно от −60 °C до +85 °C, что соответствует требованиям к военной и высоконадёжной технике. Такая термостойкость позволяет применять переключатель в аппаратуре, эксплуатируемой в суровых климатических условиях.

Конструкция изделия — цилиндрическое исполнение с резьбовой втулкой крепления и перекидным рычажком, типичное для переключателей серии ПТ57. Масса тумблера не превышает примерно 18–20 г, что важно для лёгкой аппаратуры и бортовых устройств, где каждый грамм имеет значение. Резьбовая втулка обеспечивает надёжное крепление на панели, а перекидной рычажок с красным колпачком даёт наглядную индикацию положения и удобство управления.

Типовые задачи в аппаратуре

ПТ57‑3‑3В7.850.055 (5) применяется как выключатель питания, режимный переключатель, селектор диапазонов и в других аналогичных функциях. Благодаря высоким показателям надёжности и стойкости к внешним воздействиям тумблер востребован в конструкциях, где требуется длительная безотказная работа в условиях вибрации, перепадов температур и повышенной влажности. Артикул изделия — 21783, производитель — Смоленский завод.
