Назначение и область применения

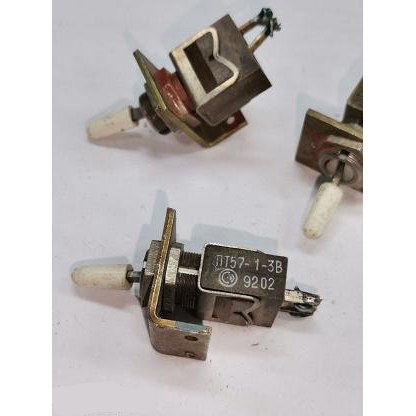

ПТ57-1-3В7.850.055 (5) представляет собой миниатюрный тумблер, выпускаемый Смоленским заводом радиодеталей. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в составе радиоэлектронной аппаратуры.

Тумблер обеспечивает переключение цепей в двух фиксированных положениях ручки, что позволяет использовать его в качестве элемента управления режимами работы приборов, включения и выключения отдельных узлов, а также переключения сигнальных и силовых линий в низковольтных схемах. Климатическое исполнение В гарантирует стабильную работу устройства в условиях, характерных для умеренного и холодного климата, включая эксплуатацию в неотапливаемых помещениях и под навесами.

Технические характеристики

Изделие обладает следующими подтверждёнными электрическими параметрами:

• Сопротивление электрического контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 Вэфф (для серии ПТ57-1-3).
• Диапазон рабочих температур для изделий повышенной надёжности — от -60°C до +85°C.
• Ресурс — до 75 000 коммутационных циклов.

Указанные параметры подтверждают способность тумблера сохранять низкое переходное сопротивление контактов на протяжении длительного срока службы, а высокая электрическая прочность изоляции обеспечивает безопасную работу в цепях с напряжением, соответствующим классу изделия.

Конструктивное исполнение и обозначение

Полное условное обозначение изделия расшифровывается следующим образом:

1. ПТ57 — тип тумблера;
2. 1 — конструктивное исполнение;
3. 3 — типономинал для электрических режимов;
4. В — климатическое исполнение;
5. 7.850.055-05 — код колпачка, где цифра 5 обозначает конкретный цвет из пяти возможных: красный, чёрный, зелёный, жёлтый, белый.

Технические условия на изделие: АУБК.642260.002 ТУ или АГ0.360.053 ТУ. Производство осуществляется на мощностях Смоленского завода радиодеталей, что подтверждает соответствие продукции требованиям отечественных стандартов для радиоэлектронных компонентов.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Срок поставки составляет от 2 до 4 недель, что связано с производственным циклом и логистикой завода-изготовителя.

Изделие ориентировано на применение в аппаратуре, где требуется компактный переключатель с высокой надёжностью контактной группы, широким температурным диапазоном и длительным ресурсом работы. Тумблер может применяться как при производстве новой радиоэлектронной аппаратуры, так и при ремонте и обслуживании существующего оборудования.
