Назначение и область применения

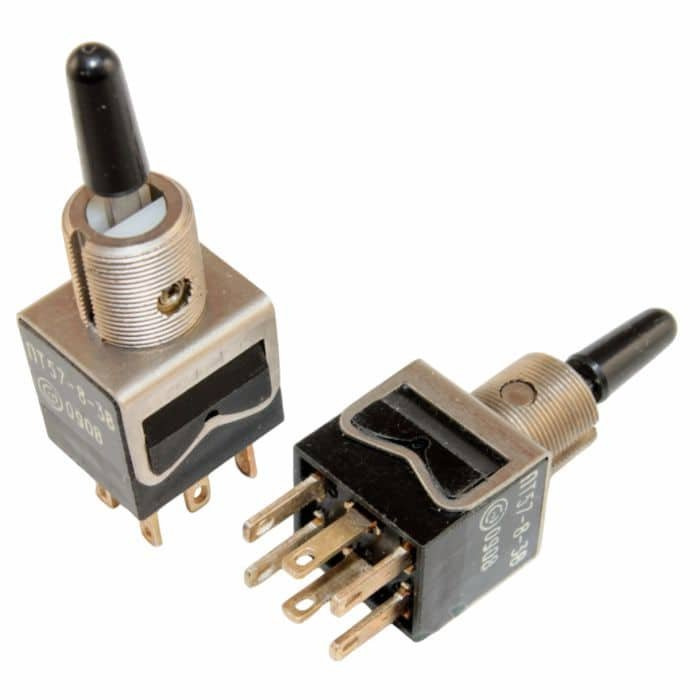

Тумблер ПТ57-8-3В7.850.055-04 (5) производства Смоленского завода представляет собой радиотехнический переключатель контактного типа, относящийся к серии ПТ57. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре общего и промышленного назначения.

Переключатель востребован при ремонте и модернизации отечественных приборов, радиостволов, контрольно-измерительной и промышленной аппаратуры, где требуется механически надёжный и долговечный коммутационный элемент с гарантированными параметрами изоляции и токовой нагрузки. Конструкция рассчитана на длительную эксплуатацию в составе нестандартных промышленных и радиотехнических изделий.

Подтверждённые особенности конструкции

Буквенно-цифровое обозначение изделия отражает его ключевые технические параметры. Индекс ПТ57 указывает на принадлежность к соответствующей серии тумблеров. Цифра 8 определяет конструктивное исполнение, включающее габаритные размеры и тип схемы контактов. Типономинал 3 задаёт повышенные электрические режимы коммутации по сравнению с исполнением 1. Литера В обозначает всеклиматическое исполнение, допускающее работу в широком диапазоне температур и влажности. Маркировка 7.850.055-04 соответствует белому цвету ручки-колпачка: согласно принятой кодировке серии, значение 04 обозначает белый цвет, тогда как 0 — красный, 01 — чёрный, 02 — зелёный, 03 — жёлтый. Индекс (5) указывает на категорию качества с приёмкой, обеспечивающей увеличенный срок хранения и расширенный температурный диапазон относительно базовой приёмки.

Корпус тумблера выполнен из металла и оснащён винтовым креплением. Контактная система шестиполюсная, с шестью выводами, что позволяет реализовывать различные схемы переключения, включая многопозиционные и групповые цепи. Орган управления имеет три позиции с самовозвратом в центральное положение, что характерно для ряда исполнений серии ПТ57-8.

Электрические параметры и эксплуатационные показатели

Изделие демонстрирует широкий диапазон коммутируемых токов и напряжений, что обеспечивает универсальность применения:

• коммутируемый ток — от 1 мкА до 6 А;
• коммутируемое напряжение — от 0,1 мВ до 250 В;
• максимальная коммутируемая мощность — до 660 В·А;
• сопротивление контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции для типономинала 3 — 750 В эффективного значения;
• количество коммутационных циклов — до 75 000.

Указанные характеристики позволяют использовать тумблер как в маломощных сигнальных цепях с минимальными токами, так и в слаботочных силовых цепях с нагрузкой до 6 А. Ресурс в 75 000 циклов подтверждает механическую надёжность контактной группы при соблюдении штатных режимов эксплуатации.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке производителя. Срок поставки составляет от двух до четырёх недель, что обусловлено производственным циклом изготовления изделия под заказ. Страна производства — Россия. Год выпуска партии — 2022.

Изделие сохраняет полную совместимость по установочным размерам и электрической схеме с ранее выпускавшимися аппаратами серии ПТ57, что позволяет применять его для замены вышедших из строя переключателей без доработки посадочных мест и монтажных соединений.
