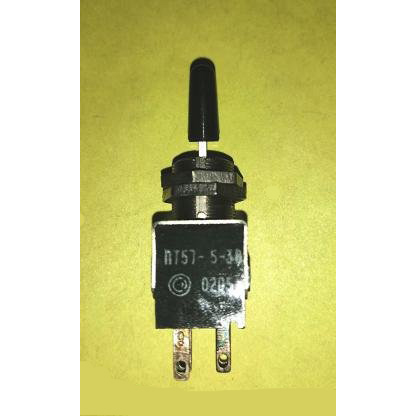

Назначение тумблера ПТ57-5-3В7.850.055-04 (5)

Тумблер ПТ57-5-3В7.850.055-04 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре различного назначения, где требуется надёжное ручное переключение электрических сигналов и силовых цепей. Тумблер обеспечивает стабильную работу в составе промышленного оборудования, измерительных приборов, систем управления и телекоммуникационной техники.

Конструкция тумблера рассчитана на длительную эксплуатацию в условиях воздействия вибраций и перепадов температур. Изделие подходит для установки на панели управления, в корпусах приборов и электротехнических шкафах с использованием резьбовой втулки для крепления. Три вывода обеспечивают удобное подключение в электрические схемы с возможностью переключения между двумя положениями.

Расшифровка условного обозначения

Полное условное обозначение тумблера содержит информацию о его конструктивных и электрических характеристиках. Каждая часть маркировки отражает определённый параметр изделия:

• ПТ57 — тип тумблера, определяющий базовую серию переключателей;
• 5 — конструктивное исполнение, выбранное из одиннадцати возможных вариантов;
• 3В — типономинал, указывающий электрические режимы коммутации и климатическое исполнение В;
• 7.850.055-04 — код колпачка белого цвета;
• (5) — обозначение белого варианта колпачка среди пяти доступных цветов: красный, чёрный, зелёный, жёлтый, белый.

Электрические параметры

Тумблер ПТ57-5-3В7.850.055-04 (5) обеспечивает следующие электрические характеристики, подтверждённые производителем. Сопротивление контакта составляет не более 0,05 Ом, что гарантирует минимальные потери в цепи коммутации. Сопротивление изоляции — не менее 1000 МОм, что обеспечивает надёжное разделение цепей. Электрическая прочность изоляции для серии с типономиналом 3В достигает 750 Вэфф.

Коммутируемый ток находится в диапазоне от 1×10⁻⁶ до 6 А при напряжении до 250 В. Это позволяет использовать тумблер как в слаботочных сигнальных цепях, так и в силовых линиях с умеренной нагрузкой. Ресурс изделия составляет до 75 000 циклов переключения, что подтверждает его долговечность при интенсивной эксплуатации.

Условия эксплуатации и применение

Изделие выпускается в двух вариантах приёмки с различными температурными диапазонами. Исполнение с приёмкой СКК рассчитано на работу при температуре от -45°C до +55°C. Категория ВП расширяет диапазон до значений от -60°C до +85°C, что позволяет применять тумблер в более жёстких климатических условиях, включая оборудование, размещаемое вне отапливаемых помещений.

Тумблер поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Срок поставки составляет от 2 до 4 недель. Изделие произведено в 2022 году на производственных мощностях ОАО «Смоленский завод радиодеталей», расположенного в Российской Федерации.

Благодаря сочетанию широкого диапазона коммутируемых токов, высокой электрической прочности изоляции и стойкости к температурным воздействиям, тумблер ПТ57-5-3В7.850.055-04 (5) находит применение в аппаратуре связи, системах автоматики, промышленной электронике и лабораторном оборудовании. Наличие белого колпачка обеспечивает хорошую визуальную различимость органа управления на панелях приборов.
