Назначение тумблера ПТ57-3-3В7.850.055-04 (5)

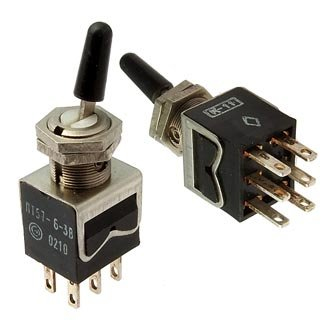

Тумблер ПТ57-3-3В7.850.055-04 (5) представляет собой рычажный переключатель, выпускаемый Смоленским заводом радиодеталей. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Основные сферы применения — радиоэлектронная аппаратура, измерительные приборы, промышленное оборудование, стационарные и бортовые устройства, а также электрические щиты и пульты управления.

Конструктивно тумблер выполнен с резьбовым вводом в панель, что обеспечивает надёжное механическое крепление. Рычаг-колпачок белого цвета позволяет визуально идентифицировать положение переключателя, что особенно важно при работе с плотной компоновкой органов управления. Контактная группа рассчитана на многократное переключение и сохраняет стабильные электрические характеристики в течение всего срока эксплуатации.

Подтверждённые особенности и конструктивные характеристики

Индекс изделия содержит информацию о конструктивном исполнении, электрических параметрах и климатическом исполнении. Серия ПТ57 охватывает несколько конструктивов с номерами от 1 до 11, и обозначение ПТ57-3 указывает на третий вариант исполнения корпуса и способа крепления. Типономинал 3В задаёт рабочие режимы коммутации и климатическое исполнение В, предназначенное для эксплуатации внутри помещений без особых требований к влагостойкости.

Код 7.850.055-04 определяет тип колпачка-ручки. Суффикс -04 указывает на белый цвет ручки по принятой для серии ПТ57 классификации. Это позволяет однозначно отличать данное исполнение от аналогичных тумблеров с другими цветами рычага и вариантами маркировки.

Электрические и эксплуатационные параметры изделия в рамках технических условий на серию ПТ57 включают следующие характеристики:

• Коммутируемый ток — от 1 мкА до 6 А.
• Коммутируемое напряжение — от 0,1 мВ до 250 В постоянного или переменного тока частотой до 1000 Гц.
• Сопротивление контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 В эффективного значения для исполнений с индексом -3.
• Диапазон рабочих температур — примерно от минус 45 градусов Цельсия до плюс 55 градусов Цельсия для изделий по приёмке СКК.
• Количество коммутационных циклов — до 75 000 включений и выключений.

Применение в аппаратуре и оборудовании

Тумблер ПТ57-3-3В7.850.055-04 (5) широко применяется в схемах, где требуется надёжная коммутация как сигнальных, так и силовых цепей. Благодаря диапазону коммутируемых токов от микроампер до 6 ампер, изделие подходит для использования в измерительной технике, лабораторных стендах, промышленных установках и радиоэлектронной аппаратуре различного назначения.

Резьбовое крепление обеспечивает простой монтаж в панели, а белый рычаг-колпачок облегчает визуальный контроль состояния переключателя. Климатическое исполнение В допускает эксплуатацию в стандартных условиях закрытых помещений, что соответствует большинству задач промышленной и лабораторной электроники.

Изделия серии ПТ57 выпускаются с разными конструктивными исполнениями, типономиналами и цветами колпачков. Конкретное исполнение ПТ57-3-3В7.850.055-04 (5) сочетает третий конструктив, типономинал 3В и белую ручку, что делает его востребованным в аппаратуре, где важны читаемость органов управления и стабильность контактной группы при многократных переключениях.
