Назначение тумблера ПТ57-7-3В7.850.055-03

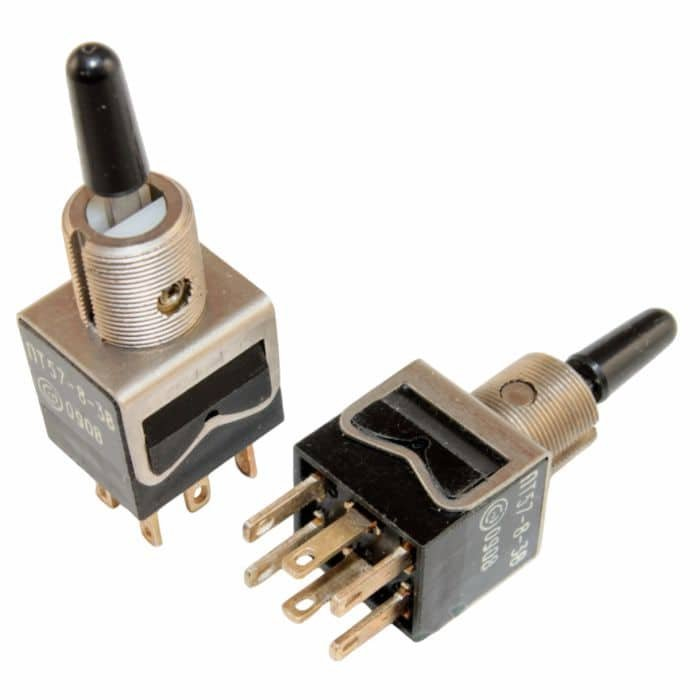

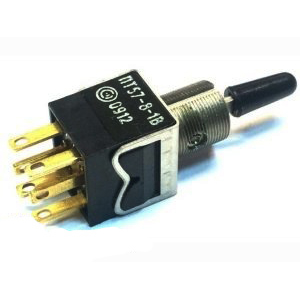

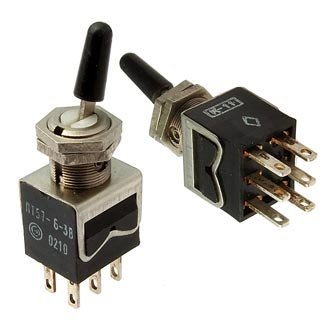

Тумблер ПТ57-7-3В7.850.055-03 представляет собой однополюсный переключатель массового производства, выпускаемый Смоленским заводом по техническим условиям на серию ПТ57. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной и бортовой аппаратуре. Тумблер применяется как орган управления в стойках, блоках, панелях и приборах, где требуется простой и надёжный включатель или выключатель с гарантированным контактом.

Конструкция предусматривает установку в отверстие панели с фиксацией при помощи резьбовой металлической втулки и гайки. Тумблер имеет три вывода: один общий и два переключаемых, что обеспечивает стандартную схему переключения между двумя цепями. Изделие рассчитано на продолжительную эксплуатацию в составе аппаратуры общего и специального назначения.

Подтверждённые особенности и технические характеристики

Серия ПТ57 отличается продуманной конструкцией и стабильными электрическими параметрами. В обозначении модели заложена информация о конструктивном исполнении и типономинале. Индекс «3» указывает на группу с повышенной нагрузкой по току и напряжению. Буква «В» обозначает климатическое исполнение для работы в обычных условиях — во внутренних помещениях при отсутствии агрессивной среды. Индекс колпачка 7.850.055-03 соответствует жёлтому цвету ручки. Символ «(5)» указывает на приёмку категории «5», что предполагает более жёсткий режим испытаний или расширенный диапазон рабочих температур по сравнению с базовым исполнением.

Электрические параметры

• Коммутируемый ток: от единиц микроампер до 6 А в зависимости от конкретного типономинала ПТ57-3.
• Рабочее напряжение: до 250 В, включая переменный ток частотой до 1000 Гц.
• Сопротивление контакта: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции для группы «3»: порядка 750 В эффективного значения.
• Число коммутационных циклов: до 75 000.

Климатические и эксплуатационные параметры

• Диапазон рабочих температур для изделий с приёмкой «СКК»: примерно от −45 °C до +55 °C.
• Диапазон рабочих температур для изделий категории «5»: от −60 °C до +85 °C в зависимости от конкретной партии и технических условий.
• Срок сохраняемости: порядка 10–15 лет без снижения характеристик при хранении в заводской упаковке.

Применение и совместимость

ПТ57-7-3В7.850.055-03 применяется в электротехнических и радиоэлектронных устройствах, где необходима ручная коммутация цепей питания или сигналов. Изделие устанавливается на лицевые панели приборов, пультов управления, лабораторных стендов и промышленного оборудования. Благодаря резьбовой втулке тумблер надёжно фиксируется в панелях различной толщины, а три вывода допускают использование как в качестве простого выключателя, так и в роли переключателя между двумя линиями.

Жёлтый колпачок ручки обеспечивает визуальное выделение органа управления на панели, что удобно при компоновке мнемосхем и маркировке функциональных зон. Тумблер совместим с монтажом методом пайки выводов. Изделие поставляется в заводской упаковке, срок поставки составляет 2–4 недели. Категория приёмки «5» позволяет использовать тумблер в аппаратуре с повышенными требованиями к надёжности и стойкости к внешним воздействиям.

Тумблер сохраняет работоспособность при длительной эксплуатации благодаря большому ресурсу коммутационных циклов и низкому переходному сопротивлению контактов. Стабильные изоляционные характеристики обеспечивают безопасную работу в цепях с напряжением до 250 В. Изделие не предназначено для коммутации цепей с агрессивными средами, однако в обычных условиях внутренних помещений демонстрирует высокую долговечность и повторяемость параметров от партии к партии.
