Назначение и область применения

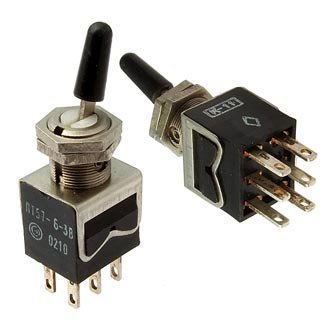

Тумблер ПТ57-3-3В7.850.055-03 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в стационарной и переносной радио- и электронной аппаратуре, где требуется надёжное ручное переключение режимов работы.

Серия ПТ57 относится к категории перекидных тумблеров наружного монтажа. Конструкция обеспечивает уверенную фиксацию положений и стабильный электрический контакт при многократных переключениях. Тумблеры данной серии широко используются в измерительной технике, блоках питания, устройствах связи, промышленной электронике и лабораторном оборудовании.

Электрические характеристики и режимы коммутации

Тумблер рассчитан на коммутацию тока в диапазоне от 1·10⁻⁶ до 6,0 А при напряжении от 1·10⁻⁴ до 250 В, что соответствует типономиналу группы 3. Электрическая прочность изоляции для исполнения «-3» составляет около 750 В эффективного значения переменного тока, что обеспечивает безопасную работу устройства в цепях с повышенным напряжением.

Сопротивление электрического контакта не превышает 0,05 Ом, а сопротивление изоляции составляет не менее 1000 МОм. Такие параметры гарантируют минимальные потери сигнала и надёжную изоляцию между контактными группами.

Конструктивные особенности и обозначение

Расшифровка обозначения изделия раскрывает его ключевые конструктивные особенности:

• ПТ57 — тип тумблера, определяющий базовую конструкцию серии;
• 3 после второго дефиса — типономинал по электрическим режимам (группа 3);
• В — климатическое исполнение для умеренного климата;
• 7.850.055-03 — колпачок (ручка) жёлтого цвета;
• (5) — вариант конструктивного или упаковочного исполнения по ТУ.

Жёлтый колпачок обеспечивает хорошую визуальную идентификацию положения тумблера и облегчает его поиск на панелях управления с плотной компоновкой элементов.

Климатические и эксплуатационные параметры

Диапазон рабочих температур для изделий с приёмкой «СКК» составляет приблизительно от −45 °С до +55 °С. Для изделий категории «ВП» температурный диапазон расширяется и может достигать значений от −60 °С до +85 °С, что позволяет использовать тумблер в аппаратуре с повышенными требованиями к климатической устойчивости.

Ресурс изделия достигает порядка 75 000 коммутационных циклов. Срок сохраняемости без потери заявленных характеристик составляет от 10 до 15 лет в зависимости от категории качества. Эти показатели подтверждают высокую надёжность и долговечность тумблера при длительной эксплуатации.

Соответствие техническим условиям

Изделия серии ПТ57, выпускаемые Смоленским заводом, изготавливаются по единым техническим условиям. Типовым документом является ТУ АУБК.642260.002, в соответствии с которым завод обеспечивает соответствие параметрам по надёжности, климатическим условиям и электрическим режимам.

Конструкция и электрические характеристики едины для всей серии ПТ57, а различия между исполнениями заключаются главным образом в конструктивном варианте (ПТ57-1, ПТ57-3, ПТ57-4 и другие) и цвете колпачков. Это обеспечивает взаимозаменяемость изделий одного типономинала в составе аппаратуры.
