Назначение и область применения

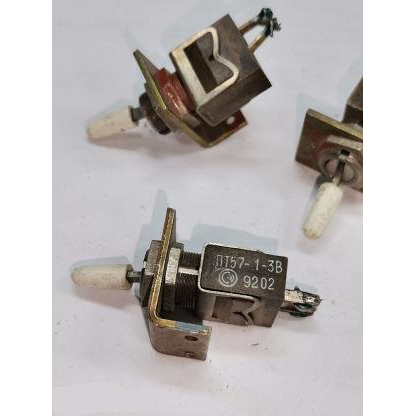

Миниатюрный тумблер ПТ57-1-3В7.850.055-03 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной и электротехнической аппаратуре общего и промышленного назначения, где требуется надёжное ручное переключение режимов работы.

Конструкция тумблера рассчитана на установку в приборы, пульты управления, измерительные стенды и промышленное оборудование. Резьбовое крепление обеспечивает жёсткую фиксацию на панели, а компактные габариты позволяют размещать переключатель в устройствах с плотной компоновкой элементов.

Конструктивные особенности и тип контакта

Данное исполнение относится к конструктивной группе «1» и оснащено ручкой-колпачком жёлтого цвета, что отражено цифрой «03» в обозначении. Тумблер имеет три коммутационных цикла по типу «3», что соответствует повышенным электрическим режимам по сравнению с исполнением «1»: изделие отличается более высокой электрической прочностью изоляции и рассчитано на работу при увеличенных напряжениях.

Климатическое исполнение «В» допускает эксплуатацию в умеренном климате. Тумблер сохраняет работоспособность в диапазоне температур, характерном для категорий качества «ВП», что позволяет использовать его в аппаратуре, работающей в условиях значительных перепадов температуры окружающей среды.

Электрические и эксплуатационные характеристики

Изделие обладает следующими подтверждёнными электрическими параметрами:

• сопротивление электрического контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции для типономинала «3» — не менее 750 В эффективного напряжения переменного тока;
• коммутируемый ток — от единиц микротоков до порядка 6 А при напряжениях до около 250 В;
• количество коммутационных циклов — до 75 000.

Такое сочетание характеристик обеспечивает стабильную работу тумблера как в слаботочных цепях управления, так и в силовых цепях умеренной нагрузки. Низкое переходное сопротивление контакта способствует уменьшению потерь и нагрева в точке коммутации.

Приёмка, срок службы и хранение

Обозначение «(5)» в конце шифра относится к варианту приёмки или упаковки и не изменяет принципиальные электрические параметры изделия. Поставка осуществляется в заводской упаковке, что исключает повреждение при транспортировке и хранении.

Срок сохраняемости тумблеров ПТ57 зависит от категории приёмки: для изделий с приёмкой «СКК» он составляет до 10 лет, а для исполнений с приёмкой по категории «ВП» — до 15 лет при соблюдении установленных норм хранения. Это обеспечивает возможность длительного нахождения изделий на складе без потери эксплуатационных качеств.

Применение в аппаратуре

Тумблер ПТ57-1-3В7.850.055-03 (5) востребован при производстве и ремонте радиоэлектронной аппаратуры, где требуется компактный перекидной переключатель с фиксацией положений. Он подходит для коммутации цепей питания, выбора режимов работы, переключения сигнальных линий в измерительных приборах, блоках автоматики и промышленной электронике.

Благодаря резьбовому креплению и жёлтому колпачку, обеспечивающему визуальное выделение органа управления, тумблер удобен для монтажа на лицевых панелях приборов. Производитель — Смоленский завод радиодеталей — гарантирует соответствие изделия установленным техническим требованиям и стабильность параметров в пределах заявленных характеристик.
