Назначение и область применения

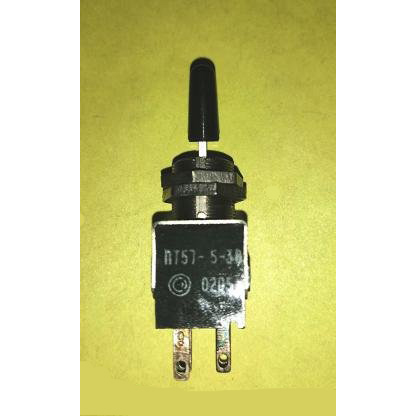

ПТ57‑3‑3В7.850.055‑02 (5) представляет собой перекидной тумблер серии ПТ57, выпускаемый Смоленским заводом радиодеталей для коммутации электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Изделие предназначено для ручного переключения режимов работы, подачи питания, выбора каналов или функций в составе приборных панелей, пультов управления, радиостанций и измерительного оборудования.

Тумблер рассчитан на работу в цепях постоянного и переменного тока с частотой до 1000 Гц. Номинальный рабочий ток достигает 6 А при напряжении до 250 В. Коммутационный диапазон допускает переключение микротоков порядка единиц микроампер, что позволяет использовать изделие в слаботочных сигнальных цепях без риска нарушения контакта.

Обозначение «(5)» указывает на категорию качества «ВП» (военная приёмка) или аналогичную потребителю систему контроля качества, что подтверждает пригодность тумблера для ответственных применений с повышенными требованиями к надёжности и стабильности параметров.

Технические особенности и подтверждённые характеристики

Тумблеры серии ПТ57 отличаются высокими электрическими и механическими показателями, подтверждёнными заводскими испытаниями. Основные параметры изделия:

• Номинальный рабочий ток — до 6 А при напряжении до 250 В;
• Частотный диапазон коммутируемого тока — до 1000 Гц;
• Электрическая прочность изоляции между токоведущими частями и корпусом для типономинала 3 — порядка 750 В;
• Сопротивление изоляции — не менее 1000 МОм;
• Сопротивление контакта — не более 0,05 Ом;
• Допустимый диапазон рабочих температур окружающей среды для приёмки «ВП» — от минус 60 до плюс 85 градусов Цельсия;
• Срок сохраняемости изделий — порядка 15 лет;
• Механический ресурс — до 75 000 коммутационных циклов.

Указанные значения обеспечивают надёжную и малошумную коммутацию, стабильность переходного сопротивления и длительную работоспособность в условиях вибраций, температурных перепадов и повышенной влажности.

Конструкция и маркировка

Конструктивное исполнение ПТ57‑3‑3В предусматривает установку в отверстие панели с фиксацией при помощи наружной резьбы и гайки. Такое крепление обеспечивает плотное прилегание корпуса к лицевой панели и исключает самопроизвольное смещение при эксплуатации. Тумблер ориентирован на встраивание в панели радиоэлектронных блоков, стойки управления и корпуса переносных приборов.

Обозначение изделия содержит полную информацию о варианте исполнения. Буквенно‑цифровой код 7.850.055‑02 соответствует зелёному колпачку (ручке) переключателя. Зелёный цвет ручки облегчает визуальное распознавание конкретного органа управления на многопозиционных панелях и позволяет оператору быстро идентифицировать нужный тумблер среди других элементов.

Расшифровка обозначения

• ПТ57 — серия перекидных тумблеров;
• 3 — конструктивное исполнение (форм‑фактор и тип монтажа);
• 3В — типономинал 3 и климатическое исполнение В (работа в умеренном и холодном климате);
• 7.850.055‑02 — код цвета ручки (колпачка) и дополнительного варианта исполнения, здесь «‑02» соответствует зелёному колпачку;
• (5) — категория качества «ВП» (военная приёмка) или аналогичная потребителю система контроля качества.

Применение в аппаратуре

Тумблеры серии ПТ57 востребованы в радиостанциях, измерительных приборах, промышленной автоматике, лабораторном оборудовании и бортовой электронике. Изделие применяется там, где требуется механический переключатель с высокой стойкостью к вибрационным нагрузкам, резким сменам температуры и продолжительным срокам эксплуатации без замены.

Благодаря расширенному температурному диапазону от минус 60 до плюс 85 градусов Цельсия и сроку сохраняемости около 15 лет тумблер подходит для аппаратуры, эксплуатируемой в неотапливаемых помещениях, на открытом воздухе и в транспортных средствах. Низкое сопротивление контакта и высокая электрическая прочность изоляции позволяют использовать его в цепях с малыми сигналами, где важна стабильность переходного сопротивления.

Изделие поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Страна производства — Россия, изготовитель — Смоленский завод радиодеталей. Год выпуска партии — 2022.
