Назначение и область применения

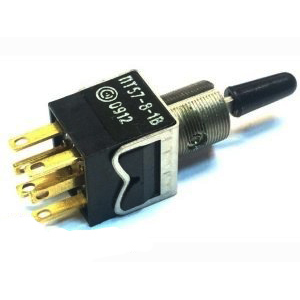

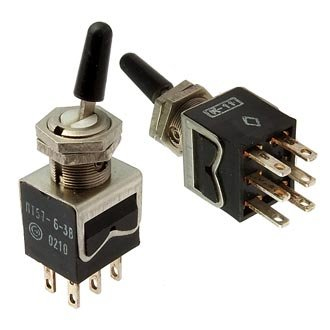

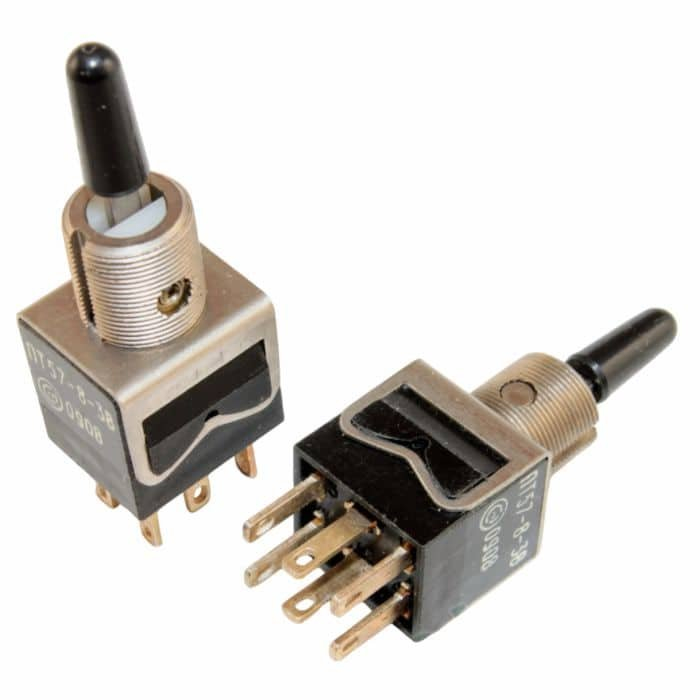

Тумблер ПТ57-7-3В7.850.055-01 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре различного назначения, где требуется надёжное ручное переключение режимов работы, подачи питания или выбора рабочих схем.

Конструкция тумблера рассчитана на установку в приборы и устройства, эксплуатируемые в стационарных и подвижных объектах. Металлическая втулка обеспечивает прочное крепление на панелях и шасси, а выводная система позволяет выполнять монтаж методом пайки. Тумблер относится к серии ПТ57-7 и поставляется в заводской упаковке.

Подтверждённые технические особенности

Изделие выполнено в варианте исполнения 3В, что определяет следующие электрические параметры:

• электрическая прочность изоляции — 750 В эффективного значения;
• сопротивление изоляции — не менее 1000 МОм;
• сопротивление контакта — не более 0,05 Ом;
• масса изделия — до 18 г.

Тумблер рассчитан на работу в диапазоне температур от минус 60 до плюс 85 градусов Цельсия при виде приёмки «5». Климатическое исполнение В допускает эксплуатацию при повышенной влажности до 98 процентов при температуре 35 градусов Цельсия. Минимальная наработка составляет 15 000 часов, что подтверждает длительный ресурс работы в составе аппаратуры.

Обозначение 7.850.055-01 указывает на конкретный технический вариант по документации завода-изготовителя, а индекс «(5)» — на вид приёмки. Год выпуска данной партии — 2022.

Применение и монтаж

Тумблер ПТ57-7-3В7.850.055-01 подходит для использования в измерительной технике, блоках питания, устройствах связи и промышленной электронике. Благодаря широкому температурному диапазону и устойчивости к повышенной влажности изделие может применяться в аппаратуре, работающей в сложных климатических условиях.

При монтаже необходимо учитывать схему коммутации конкретного исполнения, а также обеспечивать надёжное закрепление втулки на несущей панели. Подключение выводов выполняется пайкой с соблюдением требований к тепловому режиму, исключающих перегрев корпуса и контактной группы.

Изделие поставляется в заводской упаковке, что гарантирует сохранность и защиту от механических повреждений при транспортировке и хранении. Страна производства — Россия, производитель — Смоленский завод радиодеталей.
