Назначение и область применения

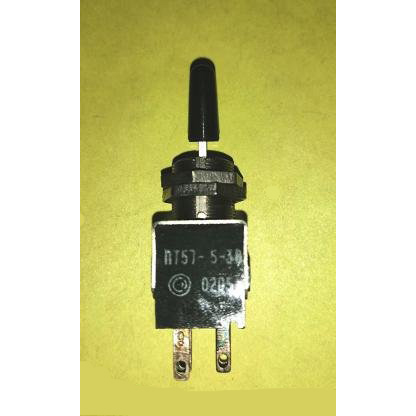

ПТ57-5-3В (5) — миниатюрный перекидной тумблер (микротумблер) производства Смоленского завода радиодеталей, выпускаемый по техническим условиям АГ0.360.053ТУ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре различного назначения.

Тумблер относится к серии ПТ57 и применяется в тех случаях, когда требуется надёжное механическое переключение контактов при относительно высоких токах, в том числе в промышленной и военной технике. Благодаря всеклиматическому исполнению «В» переключатель сохраняет работоспособность в широком диапазоне внешних условий и подходит для установки в приборы, эксплуатируемые вне отапливаемых помещений.

Типовые области использования включают пульты управления, измерительные стенды, узлы автоматики, силовые цепи радиоэлектронных блоков и другое оборудование, где требуется ручная коммутация с чёткой фиксацией положения.

Подтверждённые особенности конструкции

ПТ57-5-3В (5) выполнен как однополюсный перекидной переключатель с группой переключающих контактов. Корпус компактный и рассчитан на монтаж пайкой непосредственно на печатную плату, что упрощает интеграцию в готовые устройства и снижает занимаемое место.

Изделие соответствует климатическому исполнению «В» и способно длительно работать в условиях повышенной влажности — до 98% относительной влажности при температуре плюс 35 градусов Цельсия. Тумблер сохраняет заявленные характеристики в широком температурном диапазоне, типичном для продукции категории качества «ВП», и рассчитан на продолжительное хранение без применения.

Масса одного переключателя не превышает 18 граммов, что характерно для серии ПТ57-2/5/6/7/8. Компактные размеры и небольшая масса позволяют использовать изделие в плотно скомпонованных блоках аппаратуры без существенного увеличения их веса.

Электрические параметры и надёжность

Переключатель рассчитан на номинальный ток коммутации порядка 5 А в зависимости от конкретного исполнения и режима работы. Номинальное напряжение достигает 250 В переменного или постоянного тока, что обеспечивает совместимость с большинством бортовых и промышленных сетей питания.

Электрическая прочность изоляции для вариантов серии «‑3», к которым относится ПТ57-5-3В, составляет около 750 В эффективного значения. Сопротивление контактов не превышает 0,05 Ом, а сопротивление изоляции — не менее 1000 МОм. Такие параметры обеспечивают стабильное электрическое соединение и низкие потери в коммутируемых цепях.

Ключевые характеристики

• Серия: ПТ57, микротумблер перекидного типа
• Номинальный ток коммутации: порядка 5 А
• Номинальное напряжение: до 250 В переменного или постоянного тока
• Электрическая прочность изоляции: около 750 В эффективного значения
• Сопротивление контактов: не более 0,05 Ом
• Сопротивление изоляции: не менее 1000 МОм
• Климатическое исполнение: «В», всеклиматическое
• Повышенная влажность: до 98% при температуре плюс 35 градусов Цельсия
• Масса: не более 18 граммов
• Монтаж: пайкой на плату

Производство и нормативная документация

Изделие выпускается Смоленским заводом радиодеталей (СЗРД) и поставляется в заводской упаковке, что подтверждает происхождение и соблюдение требований технических условий АГ0.360.053ТУ при изготовлении. Страна производства — Россия.

Соответствие указанным техническим условиям гарантирует повторяемость электрических и механических характеристик от партии к партии, что особенно важно при комплектовании серийной аппаратуры и при замене вышедших из строя элементов в процессе эксплуатации.
