Назначение и область применения

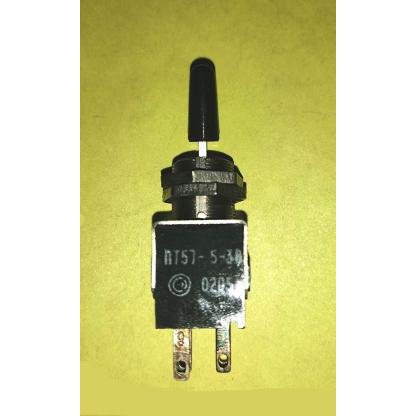

Тумблер ПТ57‑3‑3В (5) представляет собой однополюсный перекидной микротумблер малой мощности, предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, измерительных приборах, блоках питания, пультах управления и промышленном оборудовании. Изделие выпускается Смоленским заводом радиодеталей, в настоящее время входящим в состав Смоленского НПО «ФЕНИКС», по техническим условиям АГО.360.053 ТУ.

Коммутационный аппарат рассчитан на работу с номинальным током до 5 А при напряжении до 250 В. Допускается эксплуатация в цепях переменного тока частотой до 1000 Гц. Максимальная коммутируемая мощность составляет около 460 Вт, что позволяет использовать тумблер в цепях управления, сигнализации и вторичной коммутации, где не требуются большие токи, но необходима высокая надёжность переключения и чёткая фиксация рабочих положений.

Благодаря малогабаритной конструкции и металлическому колпачку с пластиковым покрытием тумблер удобен для установки на лицевые панели устройств, где важны компактность, аккуратный внешний вид и возможность быстрого визуального определения текущего положения. Изделие применяется как в новой аппаратуре, так и при ремонте и модернизации ранее выпущенного оборудования, где требуется замена или восстановление коммутационных элементов серии ПТ57.

Конструкция и принцип коммутации

Тумблер ПТ57‑3‑3В (5) имеет однополюсную трёхпозиционную схему переключения SP3T с конфигурацией on–off–on. Это означает наличие трёх фиксированных состояний: два крайних положения, в которых осуществляется замыкание соответствующей контактной группы, и среднее нейтральное положение с разомкнутыми контактами. Такая схема обеспечивает удобное попеременное подключение одной из двух цепей либо полное отключение нагрузки без переключения на другую линию.

Корпус изделия изготовлен из карболита — термореактивного материала, обладающего высокой механической прочностью, стойкостью к нагреву и хорошими диэлектрическими свойствами. Колпачок или толкатель тумблера выполнен из металла и снабжён пластиковым покрытием, как правило, чёрного цвета, что повышает удобство ручного управления и предохраняет контакт оператора с токоведущими элементами конструкции.

Монтаж тумблера на панель осуществляется через отверстие диаметром около 10,1 мм. Габаритные размеры составляют приблизительно 15×13,5×47–48 мм, что относит изделие к классу малогабаритных коммутационных элементов. Степень защиты по корпусу соответствует примерно IP40: прибор защищён от попадания твёрдых инородных тел размером более 1 мм, но не предназначен для эксплуатации в условиях воздействия брызг или повышенной влажности.

Электрические и механические характеристики

Конструкция контактной группы обеспечивает стабильное электрическое соединение при длительной эксплуатации. Основные параметры надёжности изделия включают:

• Сопротивление контакта — не более 50 мОм (0,05 Ом), что гарантирует минимальные потери в коммутируемых цепях.
• Сопротивление изоляции — не менее 1000 МОм, обеспечивающее надёжное разделение цепей управления и защиту от утечек.
• Электрическая прочность изоляции — 750 В эффективного значения переменного тока для питания третьей серии, к которой относится ПТ57‑3‑3В.
• Механический ресурс — не менее 10 000 циклов включений‑выключений при соблюдении номинальных режимов.

Указанные характеристики подтверждаются заводскими испытаниями и соответствуют требованиям технических условий АГО.360.053 ТУ. Высокое сопротивление изоляции и низкое переходное сопротивление контактов особенно важны в низковольтных слаботочных цепях, где даже незначительные паразитные сопротивления могут влиять на точность измерений или стабильность работы схемы.

Климатическое исполнение и условия хранения

Буква «В» в обозначении указывает на всеклиматическое исполнение изделия. Тумблер сохраняет работоспособность в широком диапазоне температур, как правило, от минус 60 до плюс 85 градусов Цельсия. Конкретное значение границ температурного диапазона зависит от категории приёмки, обозначенной в шифре «5».

Максимальный срок хранения составляет порядка 10–15 лет в зависимости от категории качества, в том числе с военной приёмкой или приёмкой службы контроля качества. При хранении в заводской упаковке и соблюдении рекомендованных условий окружающей среды изделие сохраняет заявленные электрические и механические параметры на протяжении всего указанного срока.

Комплектация и поставка

Изделие поставляется в заводской упаковке производителя. Артикул товара — 21782. Срок поставки составляет от двух до четырёх недель и определяется наличием на складе изготовителя и графиком отгрузки. Точные данные о текущем наличии, партиях и категориях приёмки уточняются на момент оформления заказа.
