Назначение и область применения

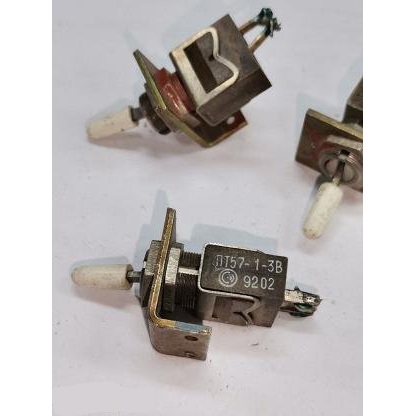

ПТ57-1-3В (5) — миниатюрный перекидной тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР) по техническим условиям АГ0.360.053ТУ. Изделие относится к всеклиматическому исполнению категории качества «ВП» с видом приемки «5». Это однополюсный, двухпозиционный переключатель типа on-off, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре.

Тумблер находит применение в измерительных приборах, блоках питания, устройствах промышленной автоматики, лабораторном оборудовании, а также в аппаратуре специального назначения, где требуется надёжное механическое переключение при значительных перепадах температур и повышенной влажности. Всеклиматическое исполнение допускает эксплуатацию изделия в любом рабочем положении без ограничений по ориентации в пространстве.

Электрические параметры

Изделие рассчитано на коммутацию электрических цепей со следующими характеристиками:

• Номинальный ток: от 3 до 5 А в зависимости от конкретной модификации и условий эксплуатации.
• Номинальное напряжение: до 250 В постоянного и переменного тока.
• Предельная коммутируемая мощность: порядка 660 Вт.
• Сопротивление контактов: не более 50 мОм, типовое значение около 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: около 750 В эффективного значения.

Приведённые параметры обеспечивают стабильную работу тумблера в низковольтных и слаботочных цепях, а также в цепях управления с умеренными коммутируемыми токами. Конструкция контактной группы минимизирует переходное сопротивление и гарантирует чёткое срабатывание при каждом переключении.

Конструкция и габаритные размеры

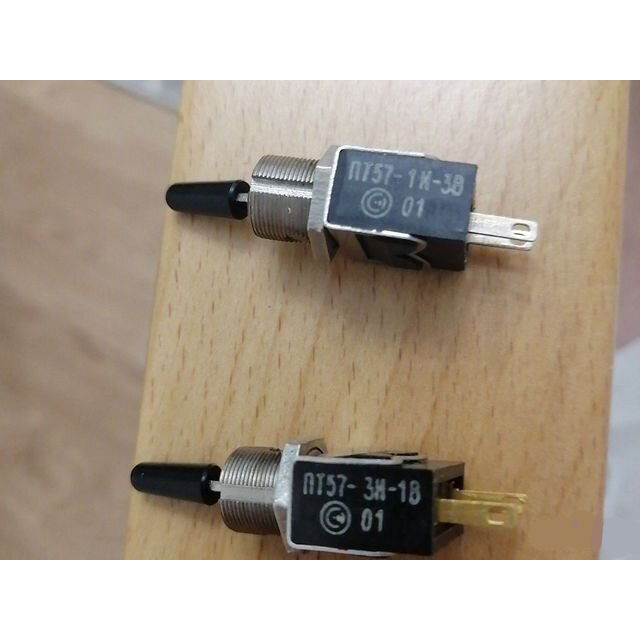

Корпус тумблера выполнен из бакелитоподобного пластмассового материала без покрытия, цвет чёрный. Толкатель и ручка — металлические, также чёрного цвета. Изделие оснащено обычной короткой ручкой длиной около 15 мм. Вокруг оси переключателя установлен протектор — пластмассовое защитное кольцо, предохраняющее механизм от случайных механических воздействий.

• Габаритные размеры: приблизительно 15 на 13,5 на 48 мм (длина на ширину на высоту).
• Диаметр установочного отверстия: 10,1 мм.
• Степень защиты по корпусу: соответствует примерно IP40 — защита от доступа пальцем и от попадания крупных твёрдых частиц.

Монтаж тумблера осуществляется в отверстие панели с последующей фиксацией при помощи штатных крепёжных элементов. Компактные размеры позволяют размещать изделие в плотных компоновках радиоэлектронных блоков без ущерба для удобства переключения.

Условия эксплуатации и ресурс

Тумблер рассчитан на длительную работу в жёстких климатических условиях, характерных для аппаратуры всеклиматического исполнения:

• Рабочий диапазон температур: приблизительно от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность воздуха: до 98 процентов при температуре плюс 35 градусов Цельсия.
• Количество коммутаций: не менее 10 000 циклов переключения.
• Минимальная наработка: более 15 000 часов.
• Допустимый срок хранения: до 15 лет при соблюдении условий хранения.
• Усилие переключения: в диапазоне от 0,5 до 4 Н, что обеспечивает чёткую фиксацию положений при умеренном усилии на ручке.

Изделие прошло приёмочные испытания в соответствии с видом приёмки «5», что подтверждает соответствие заявленным характеристикам и гарантирует работоспособность в составе ответственной аппаратуры на протяжении всего заявленного ресурса.

Комплектация и упаковка

Тумблер ПТ57-1-3В (5) поставляется в заводской упаковке производителя — Смоленского завода радиодеталей. Заводская упаковка обеспечивает сохранность изделия при транспортировке и хранении, исключая повреждение контактной группы и механических элементов. Срок поставки составляет от двух до четырёх недель с момента оформления заказа. Страна производства — Россия.
