Назначение и область применения

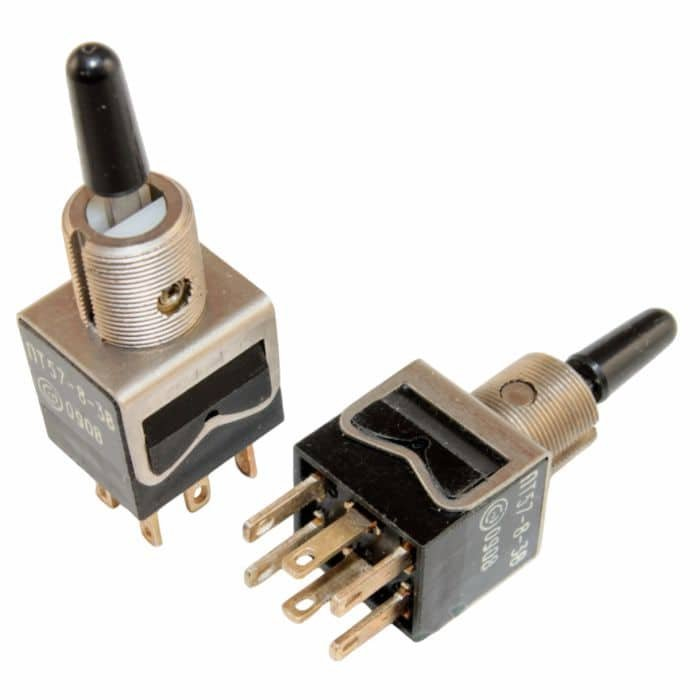

Тумблер ПТ57-8-1В7.850.055 (5) производства Смоленского завода представляет собой миниатюрный переключатель трёхпозиционного типа с самовозвратом в среднее нейтральное положение. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Основная сфера применения — радиоэлектронная аппаратура общего и специального назначения, включая измерительные приборы, управляющие устройства, пульты оператора и оборудование, построенное на базе советской элементной базы либо переоборудованное из советской техники.

Конструкция тумблера предусматривает три положения без фиксации. Крайние положения задействуют соответствующие внешние контакты, а при отпускании ручки механизм автоматически возвращает её в среднее нейтральное положение. Такое решение удобно для схем, где требуется кратковременное включение того или иного режима без постоянного удержания переключателя в активном состоянии.

Электрические и эксплуатационные параметры

Электрические характеристики изделия обеспечивают надёжную работу в широком диапазоне нагрузок. Ключевые параметры:

• Коммутируемый ток — от нескольких микротоков до 6 А.
• Коммутируемое напряжение — от единиц милливольт до 250 В.
• Максимальная мощность коммутации — до 660 В·А.
• Сопротивление контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции для типономинала «1» — порядка 500 Вэфф.
• Рабочий диапазон температур для приёмки «5» — примерно от минус 60 до плюс 85 градусов Цельсия.
• Количество коммутационных циклов — до 75 000.

Типономинал «1» в обозначении указывает на базовый уровень изоляции и коммутационные режимы, соответствующие приведённым выше значениям. Климатическое исполнение «В» допускает эксплуатацию в условиях общего климата и на промышленном оборудовании, где отсутствуют агрессивные среды и экстремальные воздействия, выходящие за пределы заявленного температурного диапазона.

Расшифровка обозначения

Полное условное обозначение содержит информацию о конструктивных и эксплуатационных особенностях изделия:

• ПТ57 — тип тумблера, определяющий базовую серию миниатюрных переключателей.
• 8 — конструктивное исполнение корпуса.
• 1 — типономинал по электрическим режимам, определяющий допустимые токи, напряжения и электрическую прочность изоляции.
• В — климатическое исполнение, подтверждающее пригодность для общего применения.
• 7.850.055 — артикул колпачка (ручки), в данном случае красный колпачок.
• (5) — приёмка категории качества, соответствующая более широкому температурному диапазону и увеличенному сроку сохраняемости.

Комплектация и упаковка

Изделие поставляется в заводской упаковке Смоленского завода, что обеспечивает сохранность переключателя при транспортировке и хранении. Срок поставки составляет от двух до четырёх недель. Артикул товара — 21837, категория в каталоге — «Тумблеры ПТ57». Год выпуска партии — 2022.

Тумблер ПТ57-8-1В7.850.055 (5) подходит для замены аналогичных переключателей в ремонтируемой аппаратуре, а также для применения в новых разработках, где требуется компактный трёхпозиционный коммутационный элемент с самовозвратом и подтверждёнными электрическими характеристиками.
